Parametryzacja morskiej klatki schodowej z elementami prętowymi, w tym poręczą i kotwami.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Łącznie
Ta strona ma 0 ocen użytkowników.
| 5 gwiazdek | ||
| 4 gwiazdki | ||
| 3 gwiazdki | ||
| 2 gwiazdki | ||
| 1 gwiazdka |

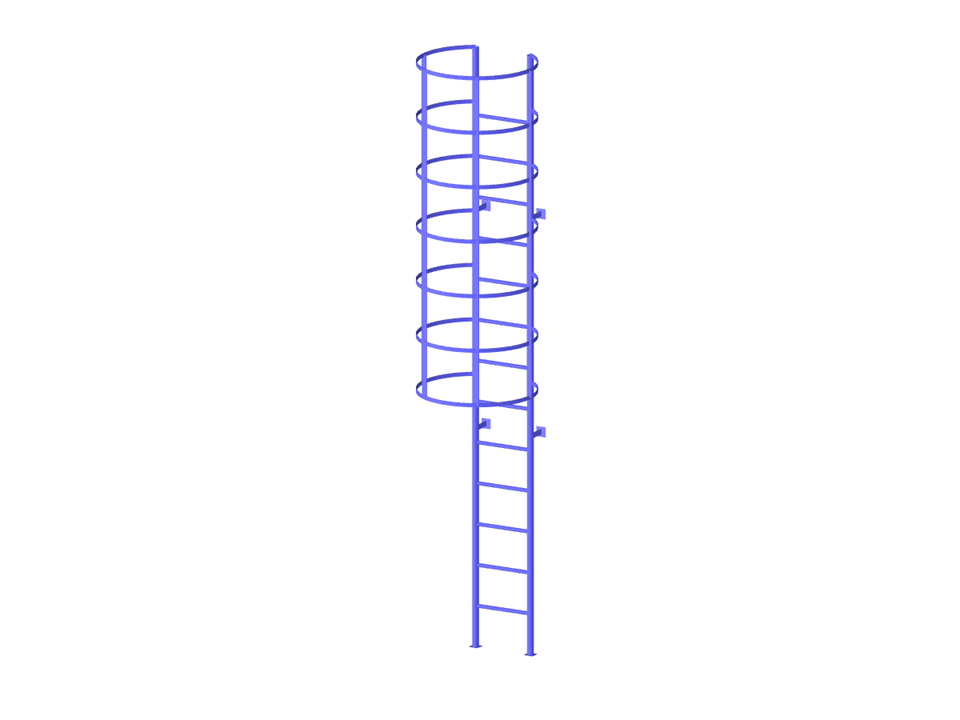

Drabina morska
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 103 |
| Liczba linii | 54 |
| Liczba prętów | 30 |
| Liczba powierzchni | 6 |
| Ciężar całkowity | 0,074 t |
| Wymiary (metryczne) | 0,863 x 0,950 x 4,400 m |
| Wymiary (imperialne) | 2.83 x 3.12 x 14.44 feet |
| Wersja programu | 5.27.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
