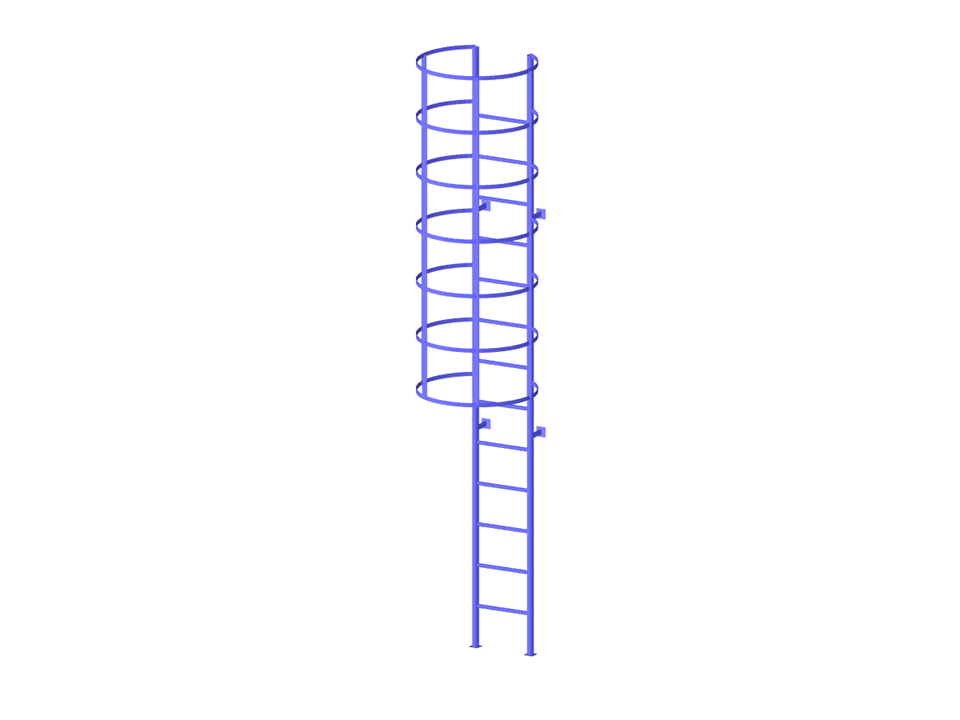

Paramétrage d'un escalier maritime avec des barres incluant un garde-corps et des ancrages.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |
Échelle marine
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 103 |
| Nombre de lignes | 54 |
| Nombre de barres | 30 |
| Nombre de surfaces | 6 |
| Poids total | 0,074 t |
| Dimensions (métrique) | 0,863 x 0,950 x 4,400 m |
| Dimensions (impériales) | 2.83 x 3.12 x 14.44 feet |
| Version du logiciel | 5.27.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
