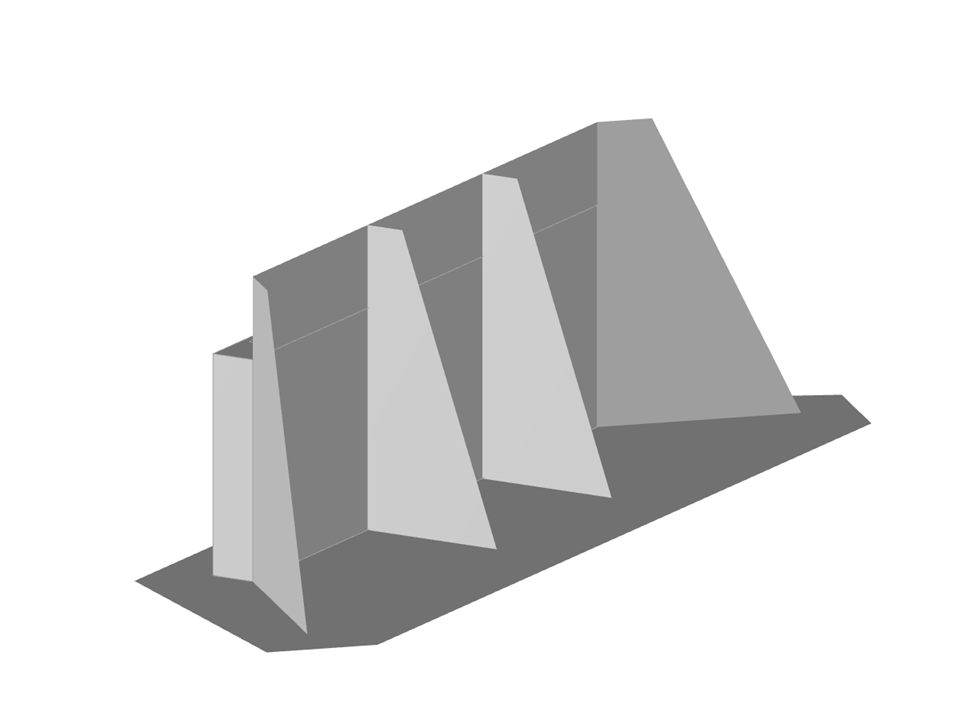

Parametryzacja geometrii betonowego przyczółka mostowego z przyporami, płyty fundamentowej i pięciu płyt podporowych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
przyczółek
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 73 |
Liczba linii | 65 |
Liczba powierzchni | 22 |
Ilość brył | 1 |
Ciężar całkowity | 250,949 t |
Wymiary (metryczne) | 5,814 x 20,028 x 5,500 m |
Wymiary (imperialne) | 19.07 x 65.71 x 18.04 feet |
Wersja programu | 5.28.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
