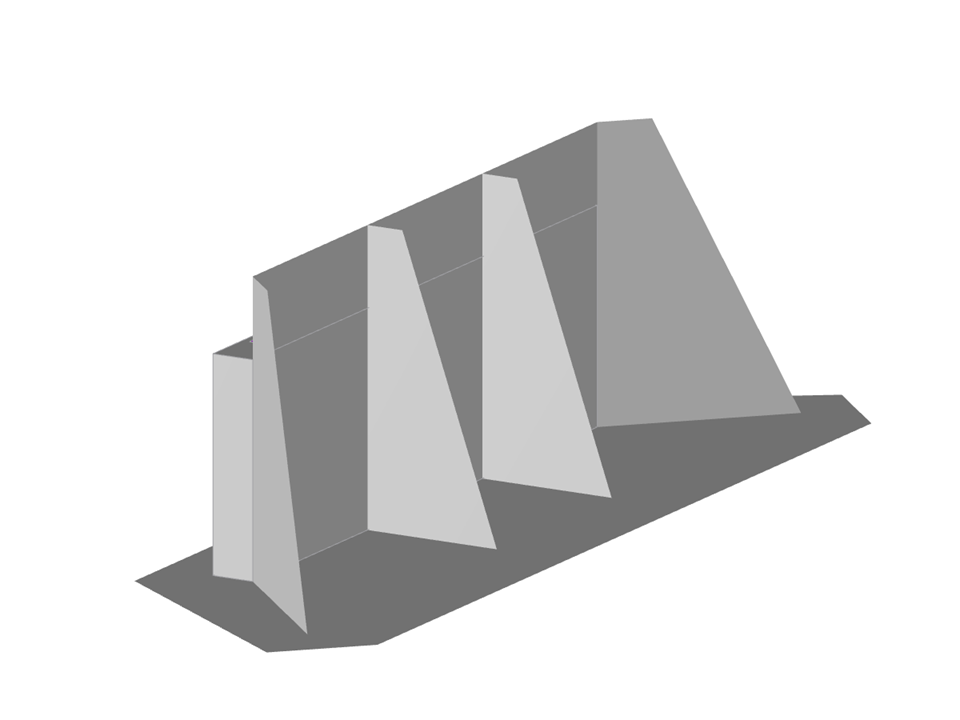

Parametrizace geometrie betonové mostní opěry s opěrami, základovou deskou a pěti podporovými deskami.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Mostní opěra
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 73 |
| Počet linií | 65 |
| Počet ploch | 22 |
| Počet těles | 1 |
| Celková hmotnost | 250,949 t |
| Rozměry (metrické) | 5,814 x 20,028 x 5,500 m |
| Rozměry (imperiální) | 19.07 x 65.71 x 18.04 feet |
| Verze programu | 5.28.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 00:00:38 min
Délka: 00:00:42 min
Délka: 00:00:27 min
Délka: 00:00:59 min
Databáze znalostí
Délka: 00:00:30 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:46:16 min
K běžným úlohám při návrhu železobetonových konstrukcí patří také posuzování tlačených prvků při dvouosém namáhání ohybem. V následujícím příspěvku popíšeme různé postupy v souladu s článkem 5.8.9 normy EN 1992-1-1, které lze uplatnit při návrhu tlačených prvků namáhaných dvouosým ohybem v případě použití metody založené na jmenovité křivosti podle článku 5.8.8.
V přídavném modulu RF-FOUNDATION Pro lze posoudit sedání základových patek a stanovit příslušnou tuhost uzlových podpor. Tyto tuhosti pružin lze následně exportovat do modelu v programu RFEM pro další analýzu.
Současný stav vývoje softwaru pro výpočty metodou konečných prvků a výpočetní techniky umožňuje výpočet složitějších konstrukcí. Stále častěji se výpočty MKP provádějí na celém modelu. V této souvislosti se mohou v praxi vyskytnout určité konstrukční problémy. Jedním z těchto problémů je zohlednění procesu výstavby v modelu.
Deskový nosník představuje hospodárnou volbu pro velkorozponové konstrukce. Ocelový deskový nosník s I-profilem má obvykle stojinu vysokou pro maximalizaci smykové únosnosti a oddělení pásnic, ale tenkou pro minimalizaci vlastní tíhy. Vzhledem k vysokému poměru výšky k tloušťce (h/tw ) mohou být pro vyztužení štíhlé stojiny zapotřebí příčné výztuhy.
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
To není žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí je možné provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Jak je možné v přídavném modulu RF-STAGES zobrazit deformaci v aktuální fázi výstavby a vzhledem k počátečnímu systému?
Je možné v programu RFEM definovat ortotropní zatížení na plochu? Chtěl bych zatížit plochu různými teplotními zatíženími v každém směru.
Výpočet mého modelu na některých místech dává nerealisticky vysoká napětí. Co by mohlo být příčinou?
Je možné zadat teplotu u plochy v rovině XZ také pomocí výšky (proměnná v Z)?
Nabízí společnost Dlubal Software řešení spřažených mostních konstrukcí nebo případně také verifikační příklady nebo referenční objekty?
V případě funkce "Počáteční přetvoření z jiných ZS/KZ" nemohu vysledovat vnitřní síly. Jak je tato funkce interně mapována?
