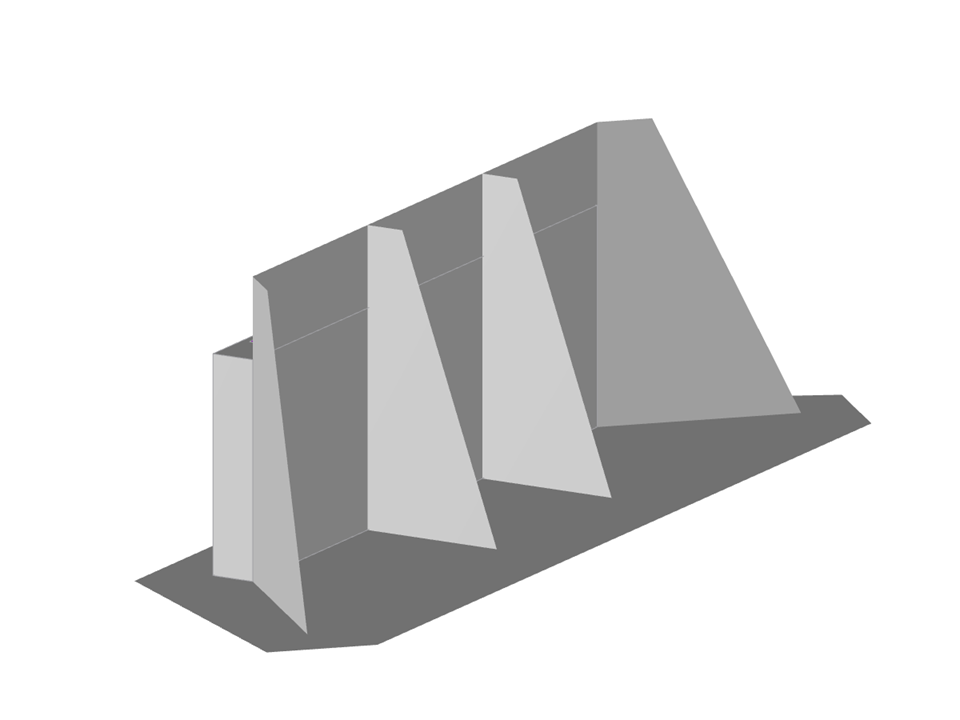

Brückenwiderlager
块参数可动态编辑 | |
节点数目: | 73 |
线的数目 | 65 |
面的数目: | 22 |
实体数目 | 1 |
总重量 | 250,949 t |
翘曲区域尺寸 | 5.814 x 20.028 x 5.500 m |
软件版本 | 5.28.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![截面中的双向荷载偏心](/zh/webimage/008899/600689/KB_1577_01_EN.png?mw=512&hash=ccbb3f8d22edc32d9267ae8ca4667a875efc8c0e)
Zu den täglichen Aufgaben in der Stahlbetonbemessung gehört auch die Bemessung von Druckgliedern unter zweiachsiger Biegung. Der nachfolgende Artikel beschreibt die unterschiedlichen Methoden nach Kapitel 5.8.9, EN 1992-1-1, welche für eine Bemessung von Druckgliedern mit zweiachsiger Lastausmitte im Rahmen des Nennkrümmmungsverfahrens gem. 5.8.8 möglich sind.
![结构配筋钢筋混凝土柱](/zh/webimage/008916/583814/KB_1572-01-en.png?mw=512&hash=6451a8e08cdefa231cf75e9ae1d9d57d57b16219)
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
![荷载工况计算参数](/zh/webimage/009792/467800/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
随着有限元分析软件和计算机技术的发展,可以对更复杂的结构进行计算。 对整个模型进行有限元计算的情况也越来越多。 在这种情况下,可能会出现一些实际的施工问题。 其中一个问题是模型中对施工过程的考虑。
![钢结构连接有限元模型](/zh/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
本文将使用“首选独立的有限元网格”选项为不同的对象生成有限元网格,以及不使用该选项生成网格进行比较。
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
![功能 002691 | 柱的简化抗火验算按照 5.3.2,对于梁,按照 5.3.2到 5.6, EN 1992-1-2](/zh/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
