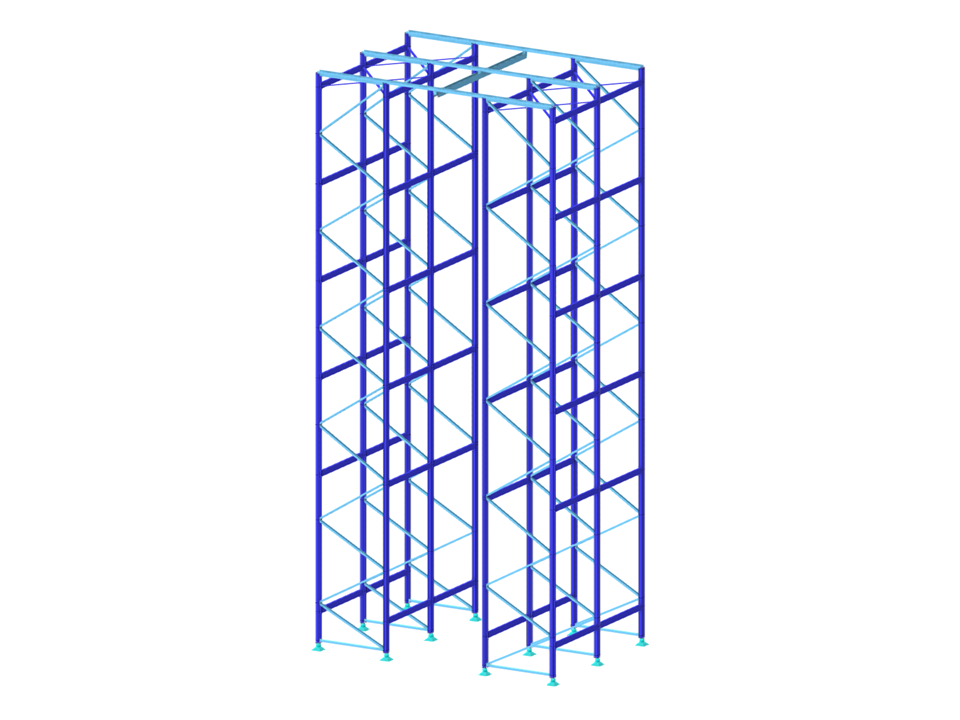

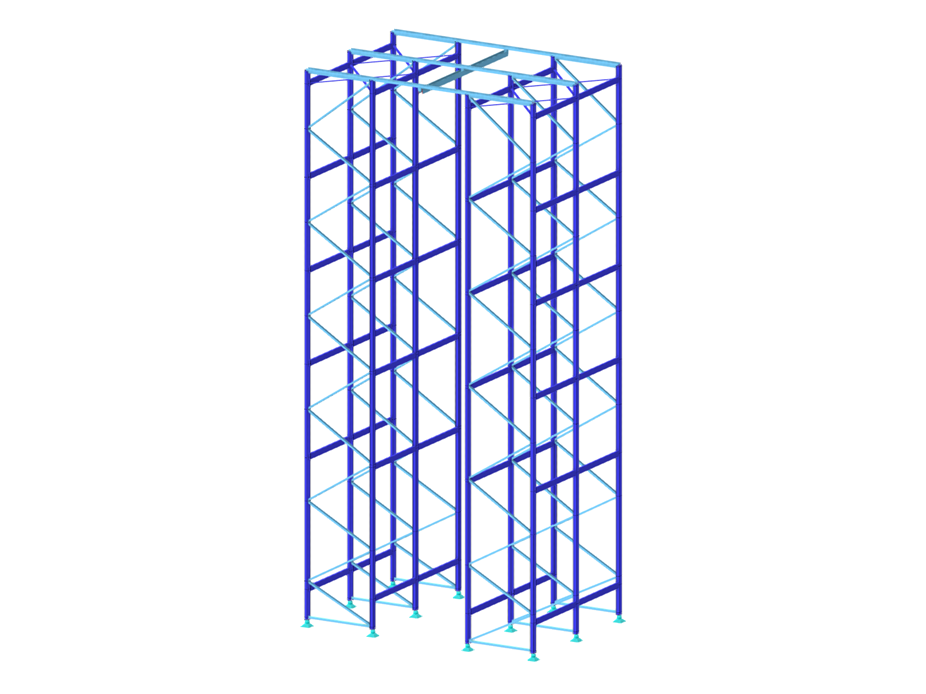

System regałów z profili stalowych formowanych na zimno.
Regały
Liczba węzłów | 192 |
Liczba linii | 331 |
Liczba prętów | 331 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 24 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 2,927 t |
Wymiary (metryczne) | 6,610 x 14,400 x 4,340 m |
Wymiary (imperialne) | 21.69 x 47.24 x 14.24 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
