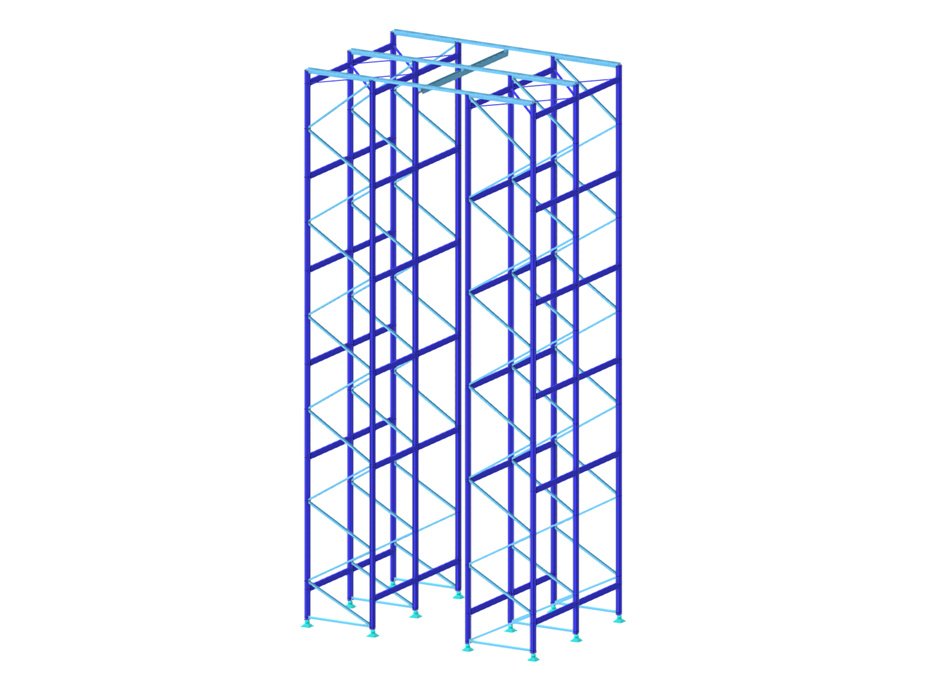

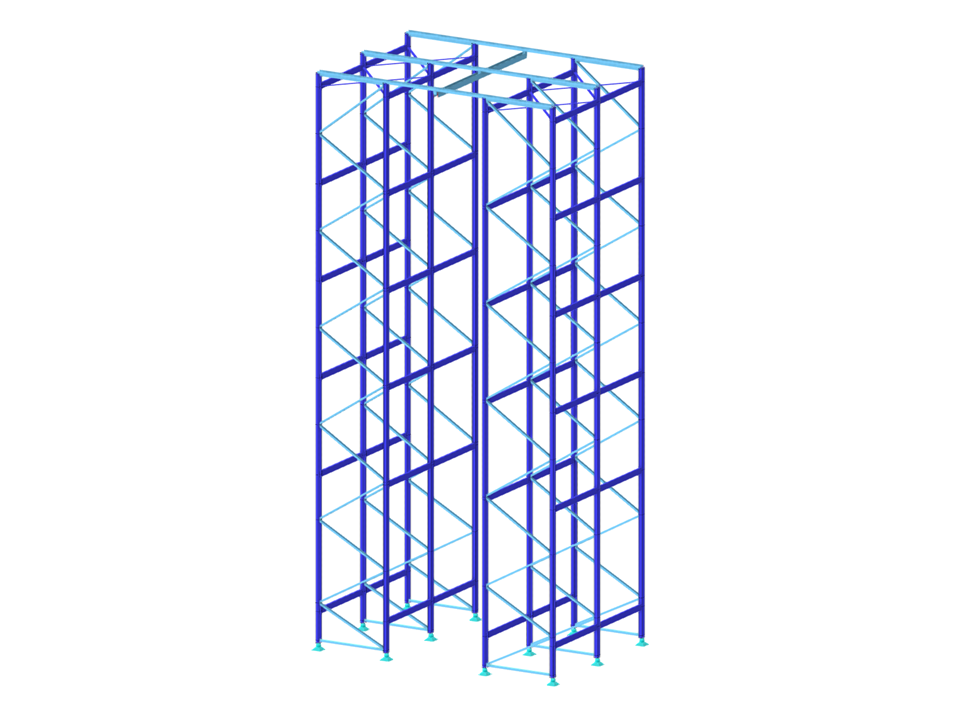

Sistema di scaffalature con profili in acciaio piegati a freddo.
Sistema di scaffalature
Numero di nodi | 192 |
Numero di linee | 331 |
Numero di aste | 331 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 24 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 2,927 t |
Dimensioni (metriche) | 6,610 x 14,400 x 4,340 m |
Dimensioni (imperiali) | 21.69 x 47.24 x 14.24 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
