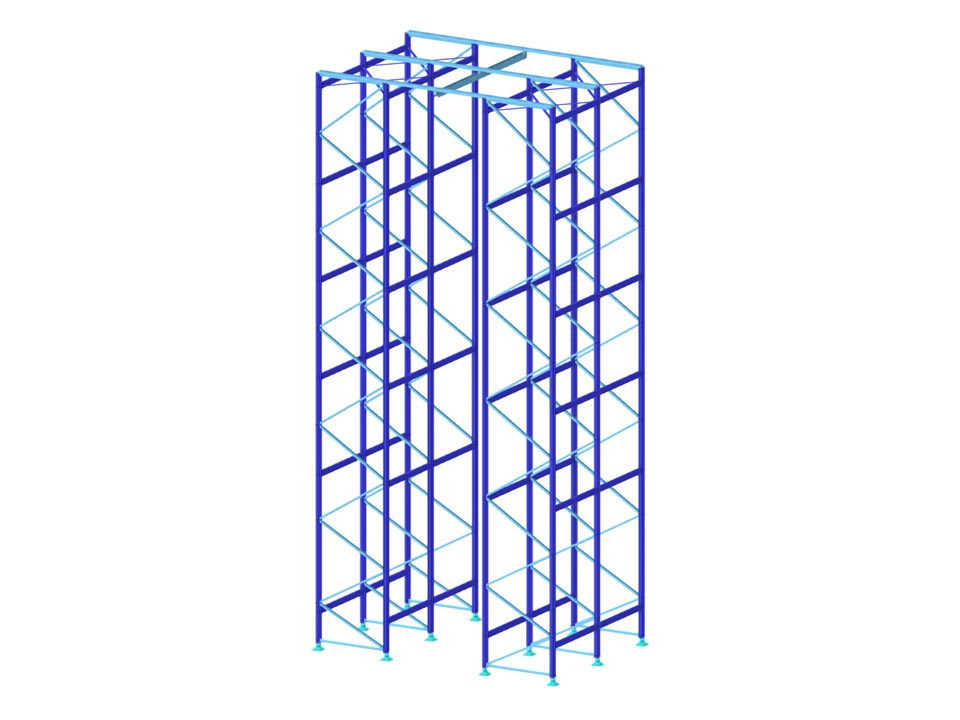

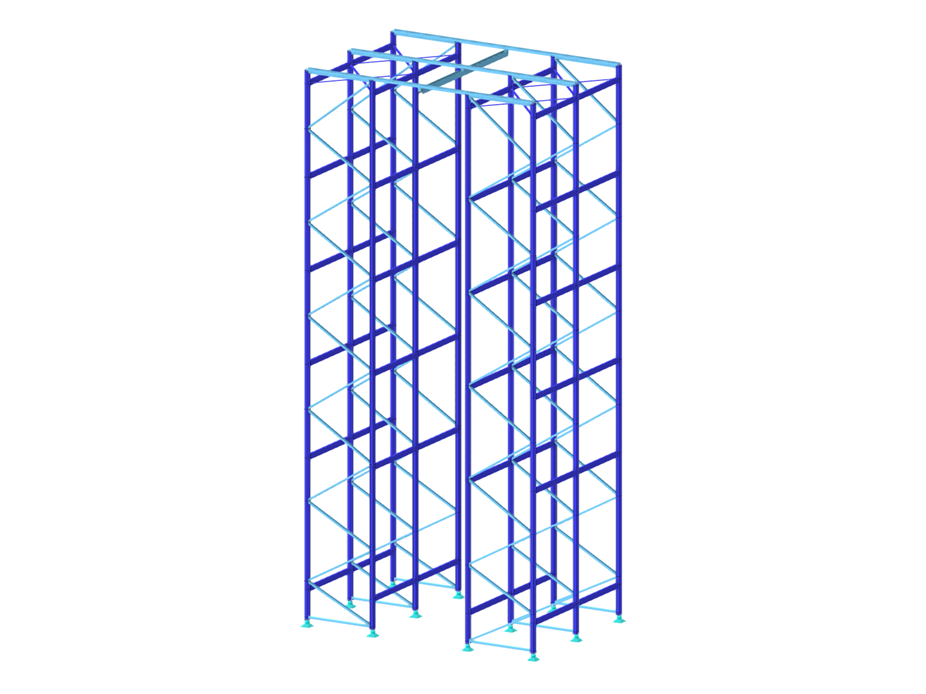

Système de rayonnage avec profilés en acier formés à froid.
Rack de stockage
Nombre de nœuds | 192 |
Nombre de lignes | 331 |
Nombre de barres | 331 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 24 |
Nombre de combinaisons de résultats | 0 |
Poids total | 2,927 t |
Dimensions (métrique) | 6,610 x 14,400 x 4,340 m |
Dimensions (impériales) | 21.69 x 47.24 x 14.24 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
