Projekt Velodrome, Paragwaj
Inżynier konstrukcyjny:
inż. Gustavo Resquin
Produkcja i montaż:
Metalúrgica Vera S.R.L.

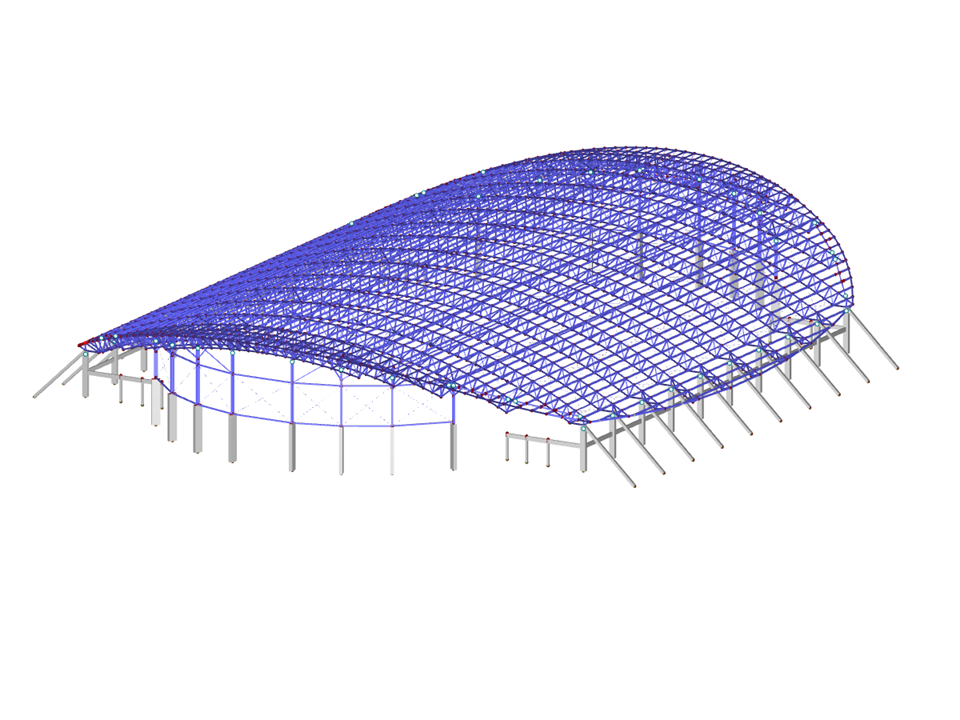

Projekt Velodrome
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 2280 |
| Liczba linii | 5608 |
| Liczba prętów | 5608 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 32 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 592,907 t |
| Wymiary (metryczne) | 95,278 x 117,520 x 19,366 m |
| Wymiary (imperialne) | 312.59 x 385.56 x 63.54 feet |
| Wersja programu | 5.28.01 |
