Projekt velodromu, Paraguay
Statik:
Ing. Gustavo Resquín
Výroba a montáž:
Metalúrgica Vera S.R.L.

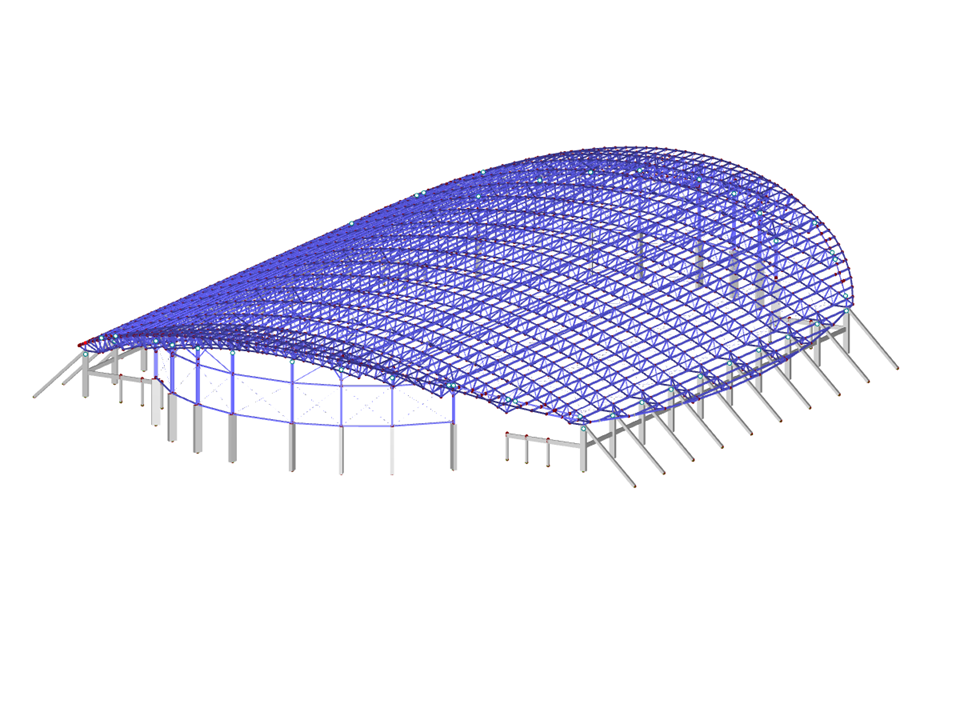

Projekt velodromu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 2280 |
Počet linií | 5608 |
Počet prutů | 5608 |
Počet zatěžovacích stavů | 7 |
Počet kombinací zatížení | 32 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 592,907 t |
Rozměry (metrické) | 95,278 x 117,520 x 19,366 m |
Rozměry (imperiální) | 312.59 x 385.56 x 63.54 feet |
Verze programu | 5.28.01 |
