Download the model of 'rigid and pinned connections' here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).

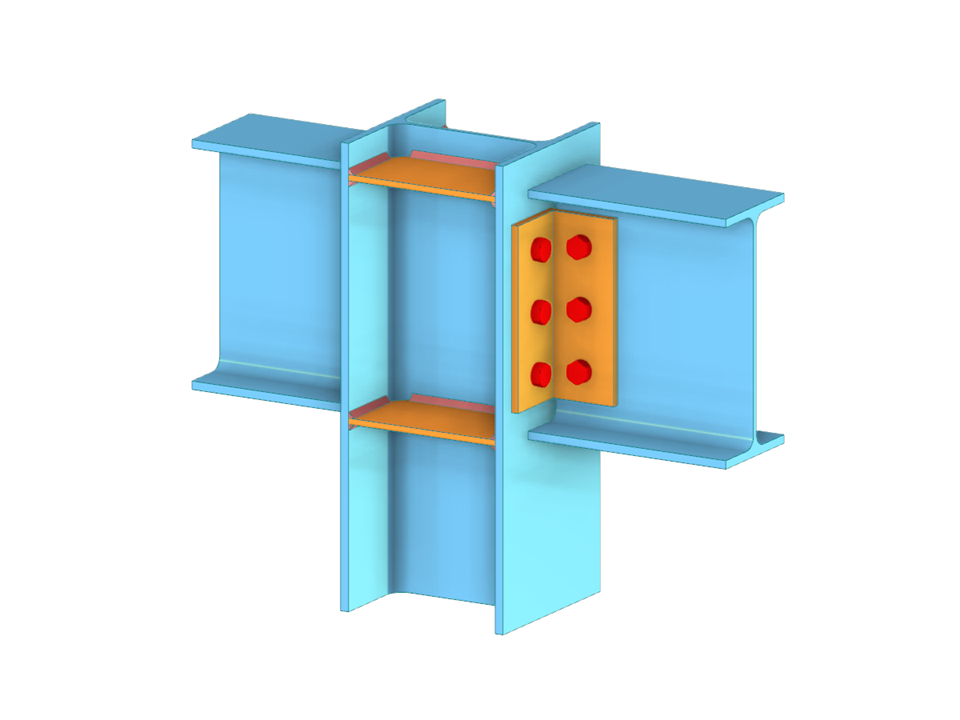

Rama stalowa z połączeniami sztywnymi i przegubowymi
Liczba węzłów | 8 |
Liczba linii | 7 |
Liczba prętów | 7 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 2 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 3,623 t |
Wymiary (metryczne) | 28,000 x 5,000 x 0,000 m |
Wymiary (imperialne) | 91.86 x 16.4 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z połączeniami z szablonami programu oraz szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmuW rozszerzeniu „Połączenia stalowe” można uwzględnić naprężenie wstępne śrub w obliczeniach dla wszystkich komponentów. Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Śruby sprężone to specjalne śruby stosowane w konstrukcjach stalowych w celu wygenerowania dużej siły zaciskowej między połączonymi elementami konstrukcyjnymi. Ta siła docisku powoduje tarcie między elementami konstrukcyjnymi, co umożliwia przenoszenie sił.
Funkcjonalność
Śruby sprężane są dokręcane z określonym momentem, co powoduje ich rozciąganie i powstawanie siły rozciągającej. Ta siła rozciągająca jest przenoszona na połączone elementy i prowadzi do powstania dużej siły mocującej. Siła zaciskowa zapobiega poluzowaniu połączenia i zapewnia niezawodne przenoszenie siły.
Zalety
- Wysoka nośność: Śruby wstępnie rozciągane mogą przenosić duże siły.
- Niskie odkształcenie: Minimalizują odkształcenie połączenia.
- Wytrzymałość zmęczeniowa: Są odporne na zmęczenie.
- Łatwość montażu: Są one stosunkowo łatwe w montażu i demontażu.
Analiza i wymiarowanie
Obliczenia śrub sprężanych są przeprowadzane w RFEM z wykorzystaniem modelu analitycznego ES wygenerowanego przez rozszerzenie "Połączenia stalowe". Uwzględnia ona siłę zwarcia, tarcie między elementami konstrukcyjnymi, wytrzymałość śrub na ścinanie oraz nośność elementów konstrukcyjnych. Wymiarowanie odbywa się zgodnie z DIN EN 1993-1-8 (Eurokod 3) lub amerykańską normą ANSI/AISC 360-16. Utworzony model analityczny wraz z wynikami można zapisać i wykorzystać jako niezależny model w programie RFEM.
W komponencie Edytor pręta jako obiekt zmieniający można również wybrać cały pręt zamiast poszczególnych blach. W ten sposób obie operacje, "Podcięcie" i "Faza", można wykorzystać dla kilku blach danego profilu.
