Download the model of 'rigid and pinned connections' here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).

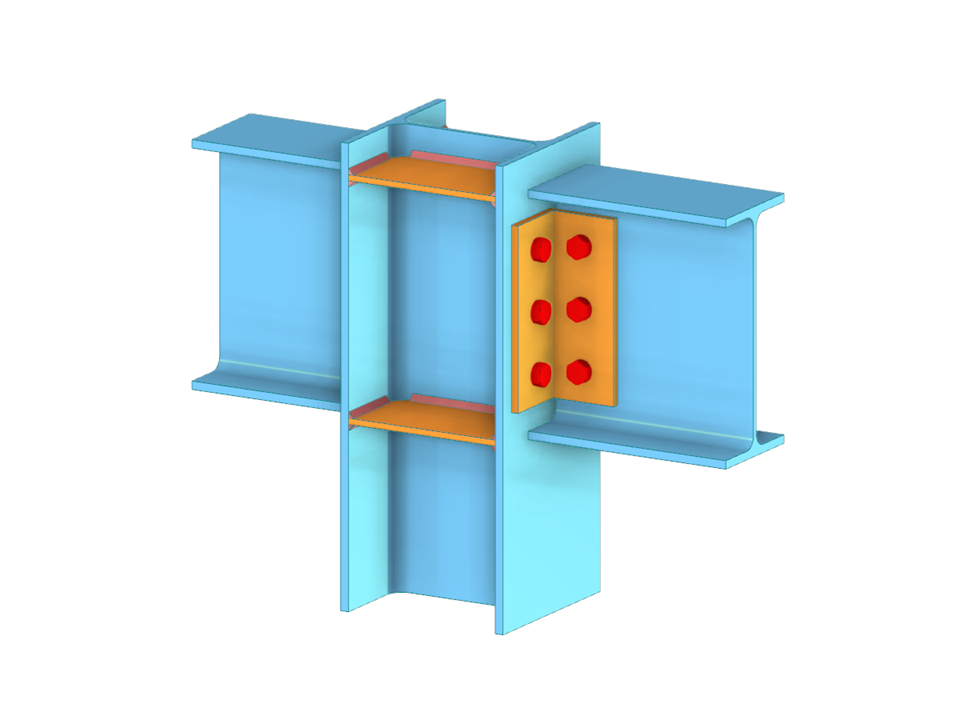

Telaio in acciaio con collegamenti rigidi e pinned
Numero di nodi | 8 |
Numero di linee | 7 |
Numero di aste | 7 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 3,623 t |
Dimensioni (metriche) | 28.000 x 5.000 x 0.000 m |
Dimensioni (imperiali) | 91.86 x 16.4 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria in Dlubal Center con collegamenti a template di programma e template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
Nell'add-on Giunti acciaio, è possibile classificare le rigidezze dei giunti.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nelle tabelle come "incernierata", "semirigida" o "rigida".
Vai al video esplicativoNell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.
Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.
Vantaggi
- Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
- Bassa deformazione: riducono al minimo la deformazione del collegamento.
- Resistenza a fatica: sono resistenti alla fatica.
- Facilità di montaggio: sono relativamente facili da montare e smontare.
Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.
Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
