Download the model of 'rigid and pinned connections' here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).

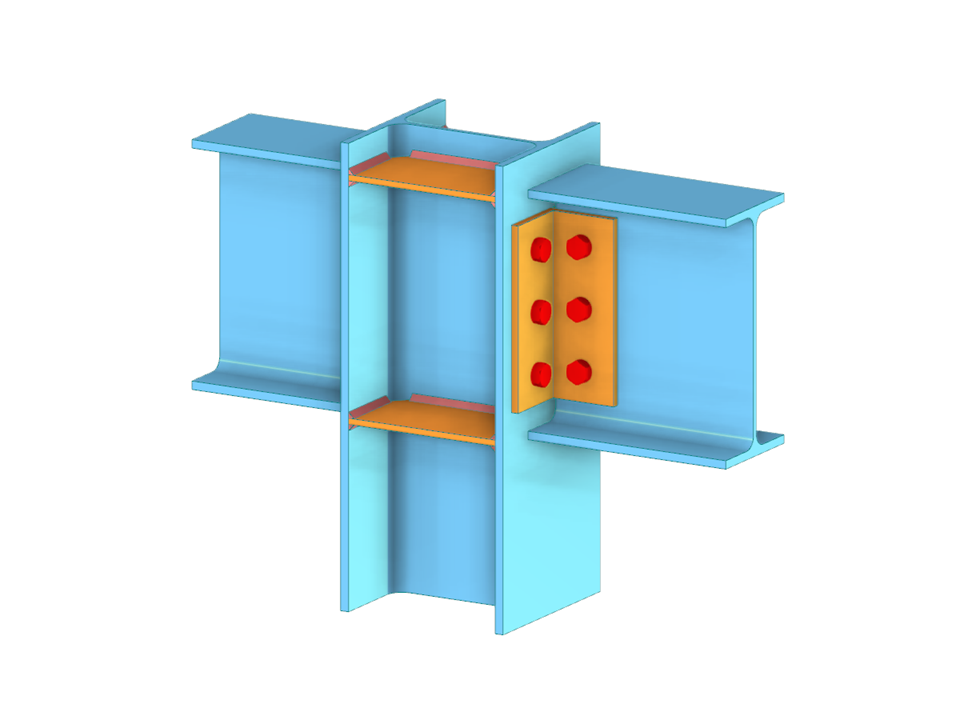

钢结构刚性销连接
节点数目: | 8 |
线的数目 | 7 |
杆件数目: | 7 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 2 |
结果组合数目 | 0 |
总重量 | 3,623 t |
翘曲区域尺寸 | 28.000 x 5.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。
使用 RFEM 6 钢结构节点模块的优势在于,您可以使用有限元模型对钢结构节点进行分析,并且可以在后台完全自动进行建模。 可以通过手动定义构件或使用库中可用的模板来输入控制建模的钢结构节点组件。 后一种方法包含在之前的知识库文章“使用库定义钢结构节点组件”中。 关于钢结构节点设计参数的定义请参见知识库文章“在 RFEM 6 中设计钢结构节点”。
在 RFEM 6 中可以通过大量预定义的组件轻松输入典型的连接情况。 在新的“钢结构节点”模块中,可以利用普遍使用的基本组件(板件、焊缝、辅助平面)来解决复杂的连接情况。 关于定义连接的方法,请参见之前的两篇知识库文章: “一种在 RFEM 6 中设计钢结构节点的新方法”和“使用库定义钢结构节点组件”。
您可以使用 RFEM 6 中的“钢结构节点”模块通过有限元模型创建和分析钢结构节点。 您可以通过简单而熟悉的组件输入来控制连接的建模。 钢结构节点组件可以手动定义,也可以使用库中的模板定义。 前一种方法包含在之前的知识库文章“RFEM 6中设计钢结构节点的新方法”中。 本文将重点介绍后一种方法。也就是说,它将向您展示如何使用程序库中的可用模板定义钢结构节点组件。
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库,包含程序模板连接和用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
在“钢结构节点”模块中,所有组件的计算中都可以考虑螺栓预应力。 可以通过在螺栓设置中的复选框很容易地激活预应力。这会影响应力-应变分析和刚度分析。
预应力螺栓是钢结构中使用的特殊螺栓,用于在连接的结构构件之间产生很大的夹紧力。 该夹紧力在结构构件之间产生摩擦,从而传递力。
功能
使用一定的扭矩紧固预应力螺栓,螺栓由此被拉伸并产生一个拉力。 该拉力会传递到连接的组件上,从而产生很大的夹紧力。 该夹紧力防止了连接松动,确保了可靠的力传递。
优势
- 高承载能力:预应力螺栓可以传递很大的力。
- 低变形:将连接变形降到最低。
- 疲劳强度:
- 易于安装:它们相对容易安装和拆卸。
用于下列结构的设计和计算
在 RFEM 中使用“钢结构节点”模块生成的有限元模型计算预应力螺栓。 计算时考虑了夹紧力、构件之间的摩擦力、螺栓的抗剪强度以及构件的承载能力。 梁的设计按照规范 DIN EN 1993-1-8(欧洲规范 3)或者美国规范 ANSI/AISC 360-16 进行。 生成的分析模型和结果可以作为单独的 RFEM 模型保存和使用。
在杆件编辑器组件中,除了选择单个板之外,用户还可以选择整根杆件作为修改对象。 因此可以在多个杆件板上同时应用'切口'和'起坡'操作。
