Dzięki modułowi dodatkowemu RF-/TIMBER Pro możliwe jest przeprowadzenie obliczeń drgań znanych z normy DIN 1052, do obliczeń zgodnie z EN 1995-1-1.
Ten model został użyty do zademonstrowania tego.

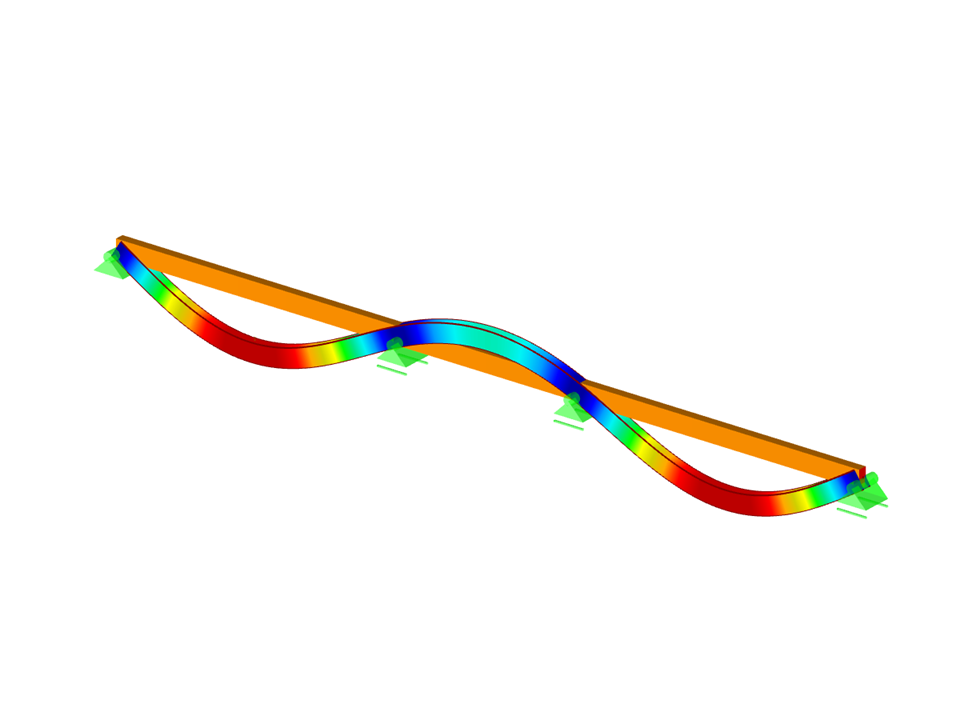

Model wykorzystany w
belka trójprzęsłowa
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,127 t |
| Wymiary (metryczne) | 10,500 x 0,000 x 0,000 m |
| Wymiary (imperialne) | 34.45 x 0 x 0 feet |
