Manual online do RFEM | 4.4 Superfícies
Com o módulo adicional RF-/TIMBER Pro é possível realizar a verificação de vibrações conhecida pela norma DIN 1052 para a verificação de acordo com a EN 1995-1-1.
Este modelo foi utilizado para o demonstrar.
Modelo utilizado em

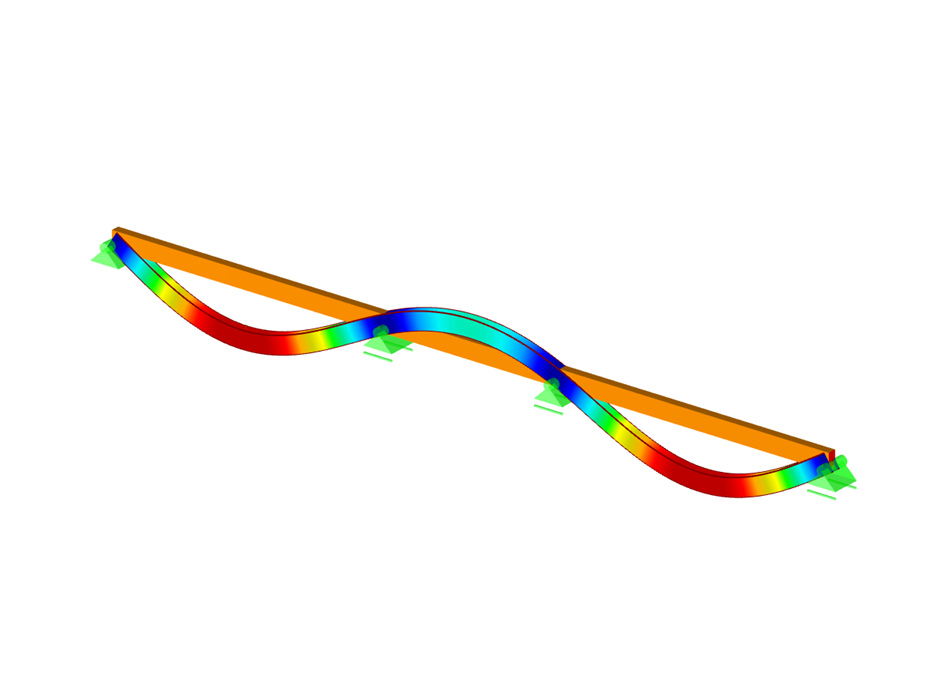

viga contínua de três vãos
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,127 t |
| Dimensões (métricas) | 10,500 x 0,000 x 0,000 m |
| Dimensões (imperial) | 34.45 x 0 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
2024-08-01
Seminário web
Base de dados de conhecimento
Duração: 00:01:17 min
Duração: 01:04:39 min
Duração: 01:08:02 min
Duração: 00:01:22 min
Duração: 00:00:56 min
Duração: 00:55:27 min
Duração: 01:10:03 min
Função do programa
Duração: 00:00:56 min
Mit dem Zusatzmodul RF-/HOLZ Pro ist es möglich, für die Bemessung nach EN 1995-1-1 den aus der DIN 1052 bekannten Schwingungsnachweis zu führen. Dieser besagt, dass unter ständiger und quasi-ständiger Einwirkung die Durchbiegung am ideellen Einfeldträger einen Grenzwert (nach DIN 1052 6 mm) nicht überschreiten darf. Wenn man den Zusammenhang zwischen Eigenfrequenz und Durchbiegung für einen mit konstanter Streckenlast belasteten, gelenkigen Einfeldträger berücksichtigt, so resultiert aus den 6 mm eine Mindesteigenfrequenz von zirka 7,2 Hz.
Neste artigo, o cálculo de uma parede de painel de madeira com o tipo de espessura "Placa de viga" é comparado com o cálculo manual.
Com o módulo Dimensionamento de madeira, é possível o dimensionamento de pilares de madeira de acordo com a norma ASD 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para as considerações de segurança e dimensionamento. O seguinte artigo verificará a resistência à encurvadura crítica máxima calculada pelo módulo Timber Design utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de cálculo ajustado e a relação de dimensionamento final.
Quando se trata de calcular estruturas regulares, a entrada de dados geralmente não é complicada, mas sim demorada. Entrada automática de dados permite poupar tempo valioso. A tarefa descrita no presente artigo trata de considerar os andares de uma casa como fases individuais de construção. A introdução deveria ser realizada utilizando um programa em C# para que o utilizador não tenha de introduzir manualmente os elementos dos pisos individuais.
No RFEM, estão disponíveis painéis de tiras de madeira orientadas (OSB) para os EUA e o Canadá. Os parâmetros do material são tomados do "manual de especificações de dimensionamento de painéis".
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação. O tipo de espessura Placa de viga é definido utilizando o módulo Superfícies multicamadas.
Um "painel de viga" oferece as seguintes vantagens:
- Possibilidade de revestimento de um e dos dois lados
- Cálculo automático de um acoplamento semi-rígido
- Revestimento em painéis de madeira
- Revestimento grampeado
- Revestimento definido pelo utilizador
- Representação como um objeto 3D geométrico completo (pórtico, travessa, pilar, chapa, grampos), incluindo excentricidade
- Consideração de aberturas através de células de superfície
- Dimensionamento dos elementos estruturais utilizando o módulo Dimensionamento de madeira
- Independentemente do material (por exemplo, paredes de gesso com perfis formados a frio e placas de fibra de gesso como revestimento)
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
