V přídavném modulu RF-/TIMBER Pro je možné provést analýzu kmitání známou z DIN 1052 pro posouzení podle EN 1995-1-1.
K názornému předvedení nám posloužil tento model.
Model použitý v

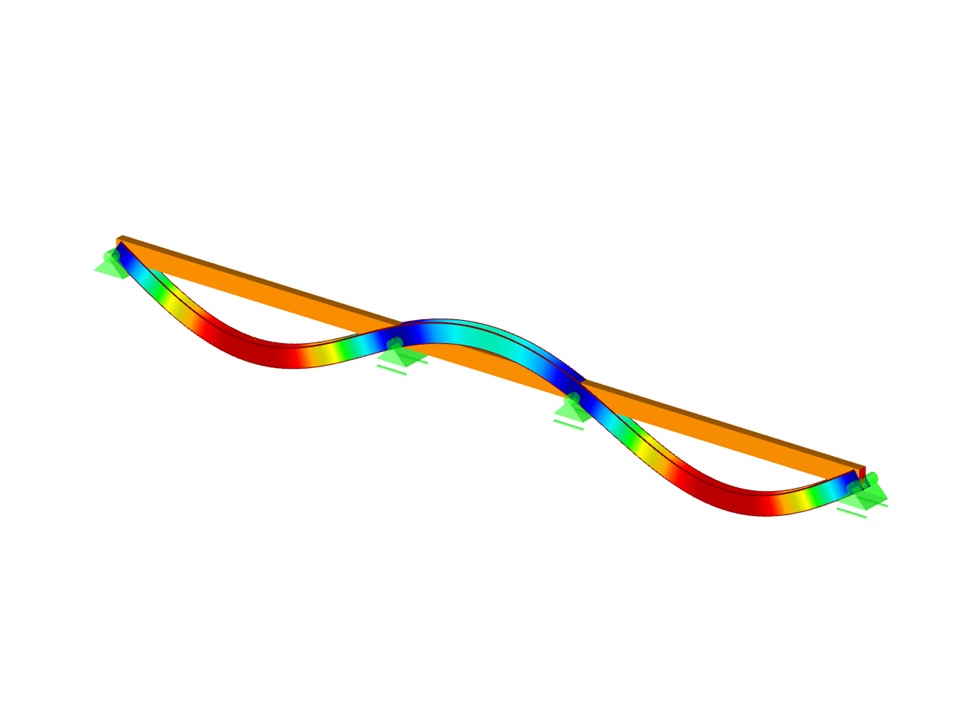

Spojitý nosník o třech polích
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,127 t |
| Rozměry (metrické) | 10,500 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 34.45 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
Délka: 00:01:17 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:01:22 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 01:10:03 min
Funkce programu
Délka: 00:00:56 min
V přídavném modulu RF-/TIMBER Pro je možné provést analýzu kmitání známou z DIN 1052 pro posouzení podle EN 1995-1-1. V této analýze, při stálém a kvazistálém působení u ideálního prostého nosníku, průhyb nesmí překročit mezní hodnotu (6 mm podle DIN 1052). Pokud vezmeme v úvahu vztah mezi vlastní frekvencí a průhybem u prostého, kloubově uloženého nosníku zatíženého konstantním spojitým zatížením, je výsledkem pro 6 mm vlastní frekvence okolo 7,2 Hz.
