Ten model pokazuje precyzyjne umieszczanie komentarzy do obiektów modelu w hali stalowej. Podczas wstawiania komentarza, początek aktualnej płaszczyzny roboczej tymczasowo przechodzi na płaszczyznę, w której umieszczany jest komentarz, aby uniknąć przypadkowego przesunięcia. Reprezentacja graficzna ilustruje również funkcję mechanizmu przyciągania, który kompensuje przesunięcie. Połączone zdjęcie przedstawia nowoczesną halę stalową z wyraźnie ustrukturyzowanymi elementami, ukazując przestrzenną organizację i umiejscowienie komentarzy.
Model wykorzystany w

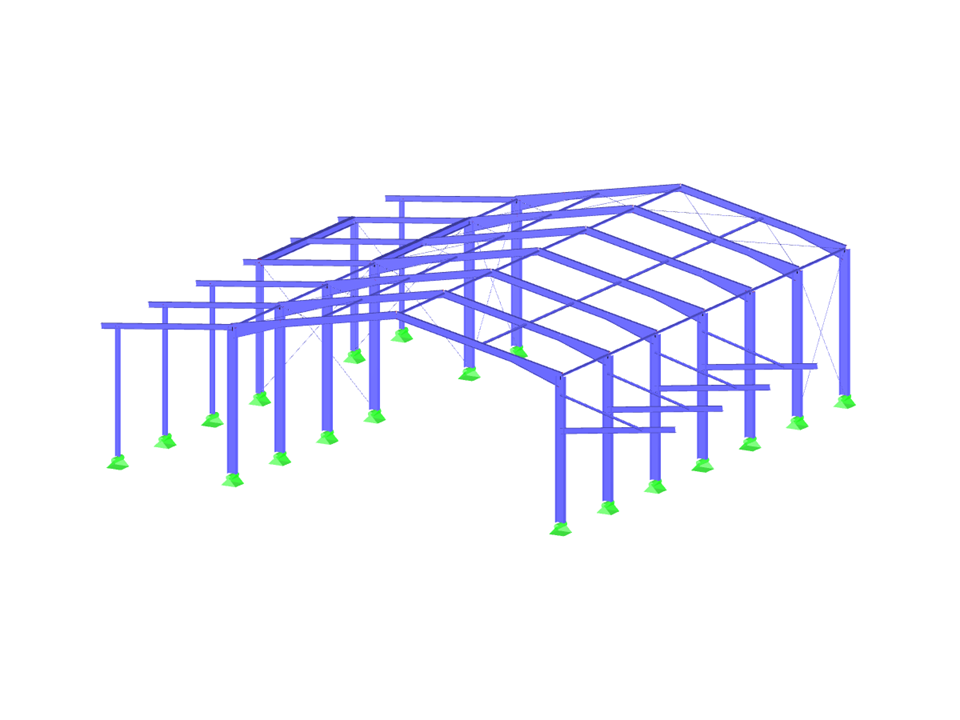

Hala stalowa
| Liczba węzłów | 97 |
| Liczba linii | 152 |
| Liczba prętów | 152 |
| Ilość przypadków obciążenia | 2 |
| Ciężar całkowity | 43,066 t |
| Wymiary (metryczne) | 35,000 x 30,894 x 10,447 m |
| Wymiary (imperialne) | 114.83 x 101.36 x 34.27 feet |
| Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
