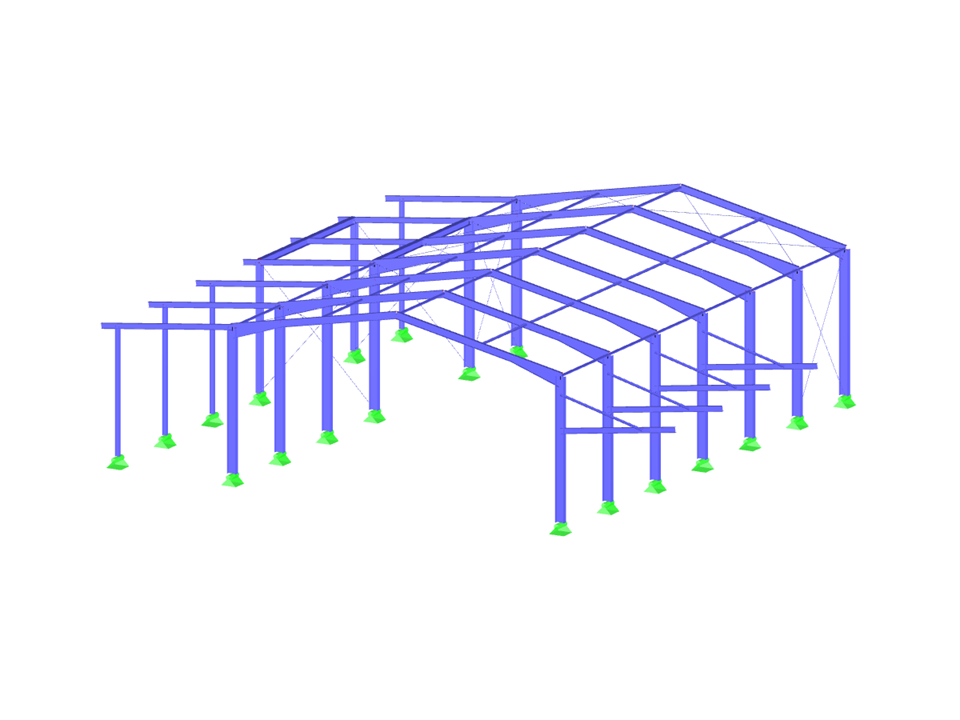

Ce modèle illustre le placement précis de commentaires sur les objets du modèle dans un hall en acier. Lors de l’insertion d’un commentaire, l’origine du plan de travail actuel passe temporairement dans le plan où le commentaire est placé pour éviter un décalage accidentel. La représentation graphique illustre également la fonction de l’accrochage pour compenser le décalage. L’image liée montre un hall moderne en acier avec des éléments clairement structurés, illustrant la répartition spatiale et le positionnement des commentaires.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Halle en acier Contrôle des commentaires

Nombre de nœuds 97
Nombre de lignes 152
Nombre de barres 152
Nombre de cas de charge 2
Poids total 43,066 t
Dimensions (métrique) 35,000 x 30,894 x 10,447 m
Dimensions (impériales) 114.83 x 101.36 x 34.27 feet
Version du logiciel 5.23.02

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
