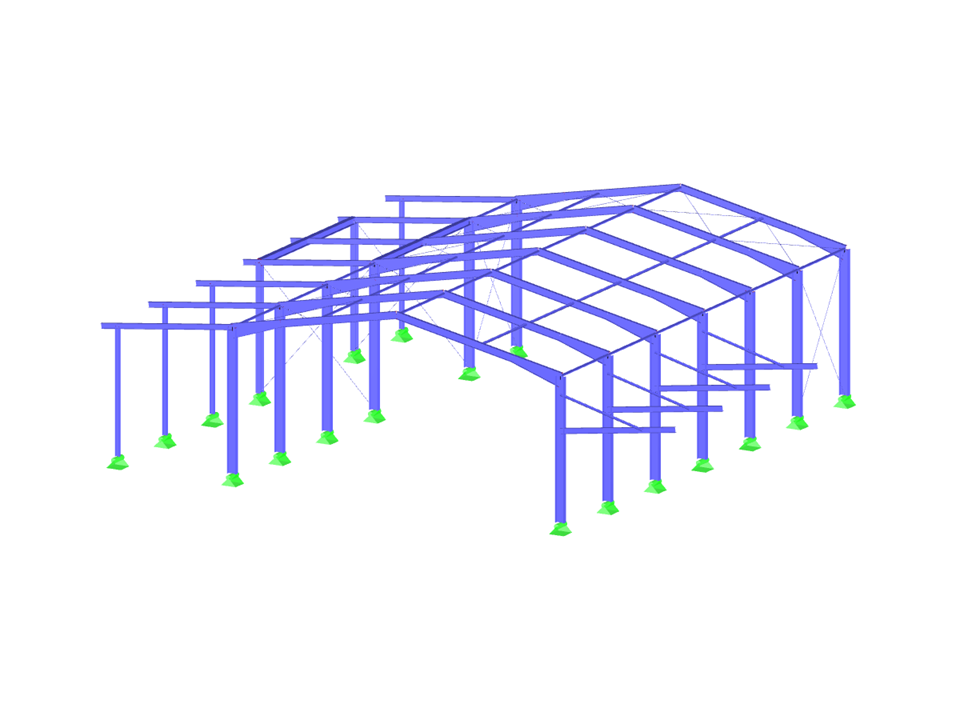

Эта модель демонстрирует точное расположение комментариев к объектам модели в стальном зале. При добавлении комментария начало текущей рабочей плоскости временно перемещается в плоскость, где устанавливается комментарий, чтобы избежать случайного смещения. Графическое отображение также иллюстрирует функцию захвата, компенсирующую смещение. Связанное изображение показывает современный стальной зал с четко структурированными элементами, на котором наглядно представлено пространственное разделение и расположение комментариев.
Контроль комментариев для стального зала
Количество узлов | 97 |
Количество линий | 152 |
Количество стержней | 152 |
Количество загружений | 2 |
Общий вес | 43,066 t |
Размеры (метрические) | 35,000 x 30,894 x 10,447 m |
Размеры (имперские) | 114.83 x 101.36 x 34.27 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
