Tutaj można pobrać model konstrukcji stalowej i otworzyć go w programie RFEM.
Model ten zostanie wykorzystany w bezpłatnym webinarium „Najczęstsze błędy użytkowników w programach RFEM i RSTAB”, zaprezentowanym w wersji niemieckiej w dniu 28 stycznia 2021 r. (4 lutego 2021 r., W języku angielskim).
Model wykorzystany w

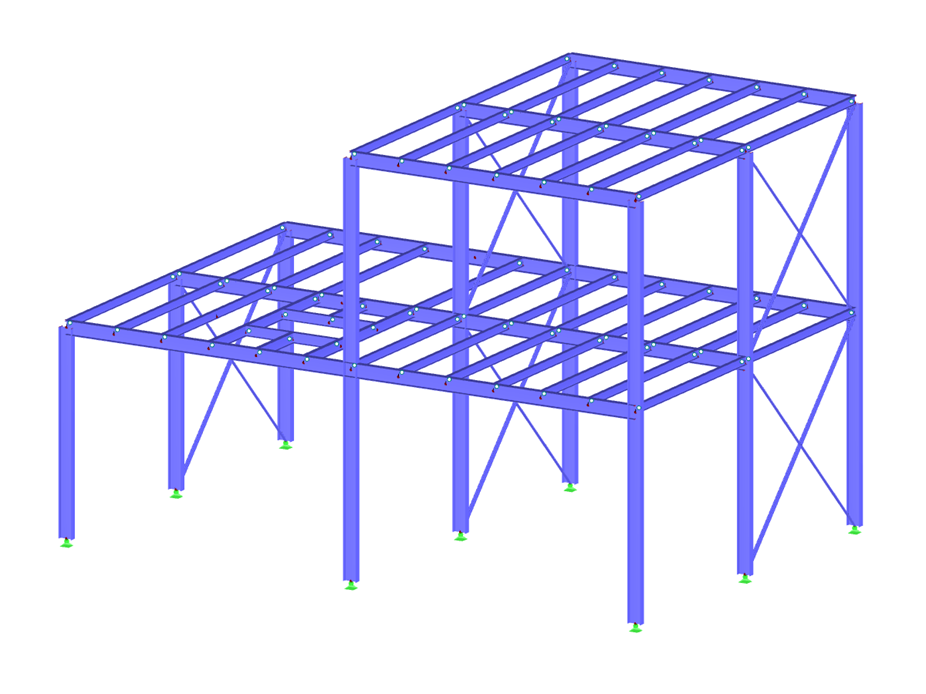

Konstrukcja stalowa
Liczba węzłów | 77 |
Liczba linii | 129 |
Liczba prętów | 129 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 4 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 7,015 t |
Wymiary (metryczne) | 12,117 x 8,117 x 8,113 m |
Wymiary (imperialne) | 39.75 x 26.63 x 26.62 feet |
Wersja programu | 5.24.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
