Scarica qui il modello di una struttura in acciaio e aprilo con il programma agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito 'Gli errori più comuni degli utenti con RFEM e RSTAB' presentato nella versione tedesca il 28 gennaio 2021 (4 febbraio 2021, in inglese).
Modello utilizzato in

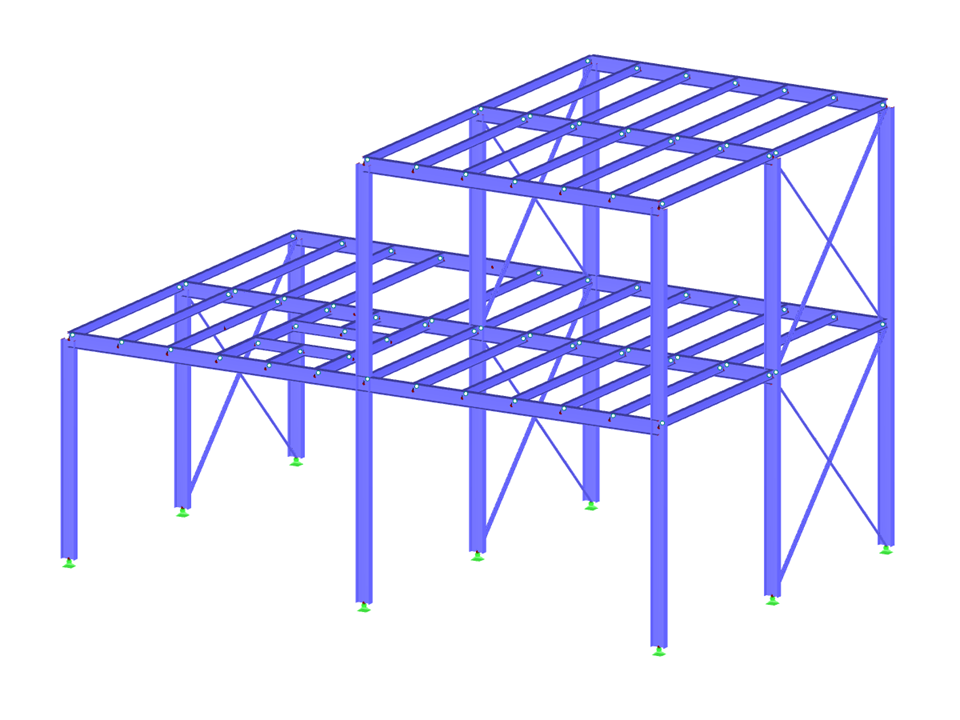

Struttura in acciaio
Numero di nodi | 77 |
Numero di linee | 129 |
Numero di aste | 129 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 4 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 7,015 t |
Dimensioni (metriche) | 12.117 x 8.117 x 8.113 m |
Dimensioni (imperiali) | 39.75 x 26.63 x 26.62 feet |
Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
