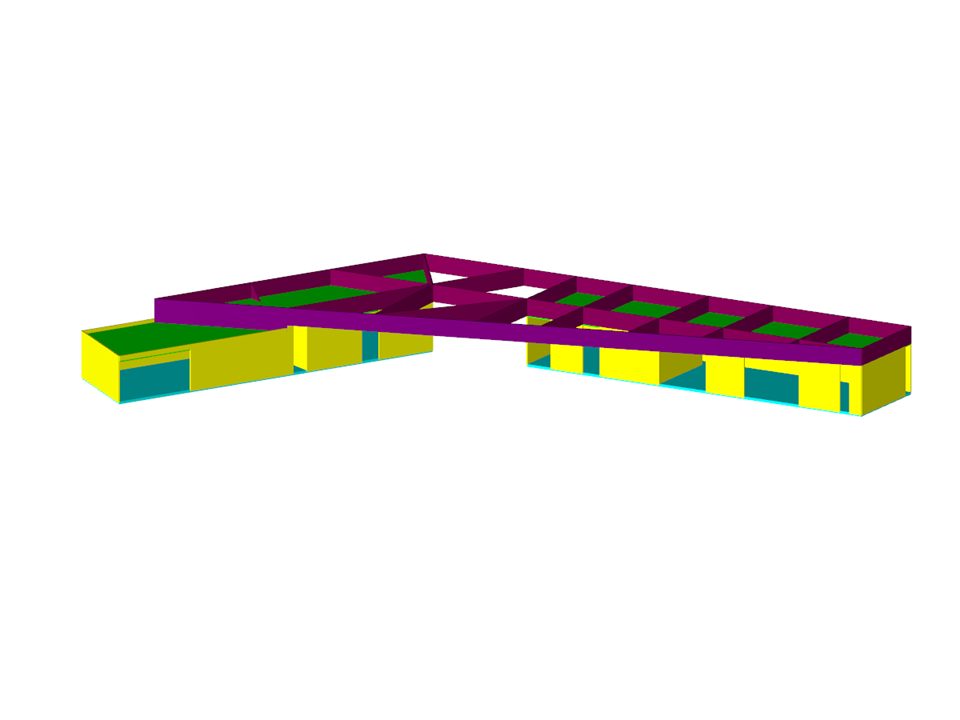

Na śródziemnomorskiej wyspie Formentera powstał nowy budynek z drewna klejonego krzyżowo. Korzysta z niego szkoła żeglarska oraz służy jako centrum sportów wodnych. Jednopiętrowy budynek składa się z dwóch oddzielnych części, które na poziomie dachu są połączone za pomocą głęboko wbudowanych belek z drewna klejonego.
Obliczenia konstrukcyjne:
Obliczenia konstrukcyjne:
Ing. Albert Admetlla Font
Kmod Enginyeria en Fusta SL, Hiszpania
Budynek z drewna klejonego krzyżowo
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 344 |
| Liczba linii | 580 |
| Liczba powierzchni | 128 |
| Ilość przypadków obciążenia | 5 |
| Liczba kombinacji wyników | 94 |
| Ciężar całkowity | 87,508 t |
| Wymiary (metryczne) | 47,387 x 27,160 x 4,390 m |
| Wymiary (imperialne) | 155.47 x 89.11 x 14.4 feet |
| Wersja programu | 5.24.01 |
