Расчет конструкций:

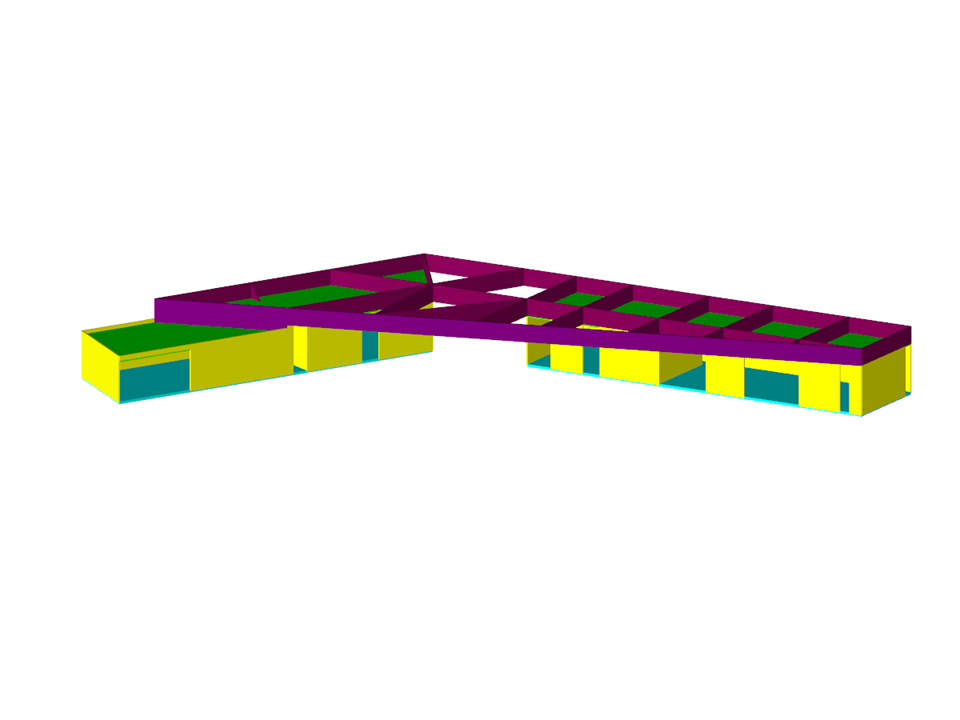

Здание из поперечно-клееной древесины
Количество узлов | 344 |
Количество линий | 580 |
Количество поверхностей | 128 |
Количество загружений | 5 |
Количество расчетных сочетаний | 94 |
Общий вес | 87,508 t |
Размеры (метрические) | 47,387 x 27,160 x 4,390 m |
Размеры (имперские) | 155.47 x 89.11 x 14.4 feet |
Версия программы | 5.24.01 |
![Стена из кросс-ламинированной древесины с отверстиями, подверженными напряжению в стенах](/ru/webimage/009665/467451/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Многослойная конструкция с характеристиками жесткости и прочности для Stora Enso CLT 100 C5s](/ru/webimage/009660/467429/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Местные эффекты относительно ввода нагрузки](/ru/webimage/009651/467402/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Анализ вибрации (Источник: [3])](/ru/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Напряжение кручения в точках пересечения ламинированной деревянной плиты в программе RFEM](/ru/webimage/006828/497052/RF-LAMINATE.png?mw=512&hash=f7633cd46a79186ac55ba5a5f450c2a96ad24a85)
В дополнительном модуле RF-LAMINATE программы RFEM можно выполнять расчет касательных напряжений при кручении в суперпозиции значений сечений нетто и брутто. Расчет выполняется отдельно в направлениях x и y. Сначала проверяются нагрузки в точках пересечения панелей из поперечно-клеёной древесины.
![2.1 Соотношение максимальных напряжений по нагрузкам](/ru/webimage/006965/1588502/000385-en-png-png.png?mw=512&hash=e925cd4d07905f8ab3a3257e05bd4172998ffd05)
- Расчет основных напряжений
- Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
- Гибкость расчета при различных сочетаниях слоев
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
- Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
- ортотропный
- Изотропный
- Заданный пользователем
- Гибридная (для комбинаций моделей материалов)
- Возможность сохранения часто используемых многослойных конструкций в базе данных
- Определение основных, касательных и эквивалентных напряжений
- В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
- Расчет напряжений у конструктивных элементов любой формы
- Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза энергии формоизменения (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
- Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
- Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
- Определяемые пользователем характеристики предельного прогиба
- Возможность учета сцепления слоев
- Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
- Выходные данные напряжений для каждого слоя модели
- Спецификации по всем расчетным поверхностям
- Возможность сцепления слоев абсолютно без сдвига
![Экспорт RFEM и RSTAB моделей в формат *.glb или *.glTF](/ru/webimage/010965/2473756/N_386_03.png?mw=512&hash=148c1c16f3620b9ca170dc77253f6c2830d84b73)
Модели RFEM и RSTAB можно сохранить в виде 3D glTF моделей (форматы *.glb и *.glTF). Просматривайте модели детально в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по объекту.
Вы можете интегрировать 3D glTF модели в свои собственные веб-сайты с помощью JavaScript, следуя этим инструкциям (как на сайте Dlubal Модели для скачивания): «Отображение интерактивных 3D-моделей онлайн и в дополненной реальности» .
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/ru/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Благодаря функции «Режим полета» можно в программе RFEM и RSTAB виртуально пролетать по вашим конструкциям. Направлением и скоростью полета можно легко управлять с помощью клавиатуры. Кроме того, каждый ваш полет по конструкции можно сохранить как видеоролик.
