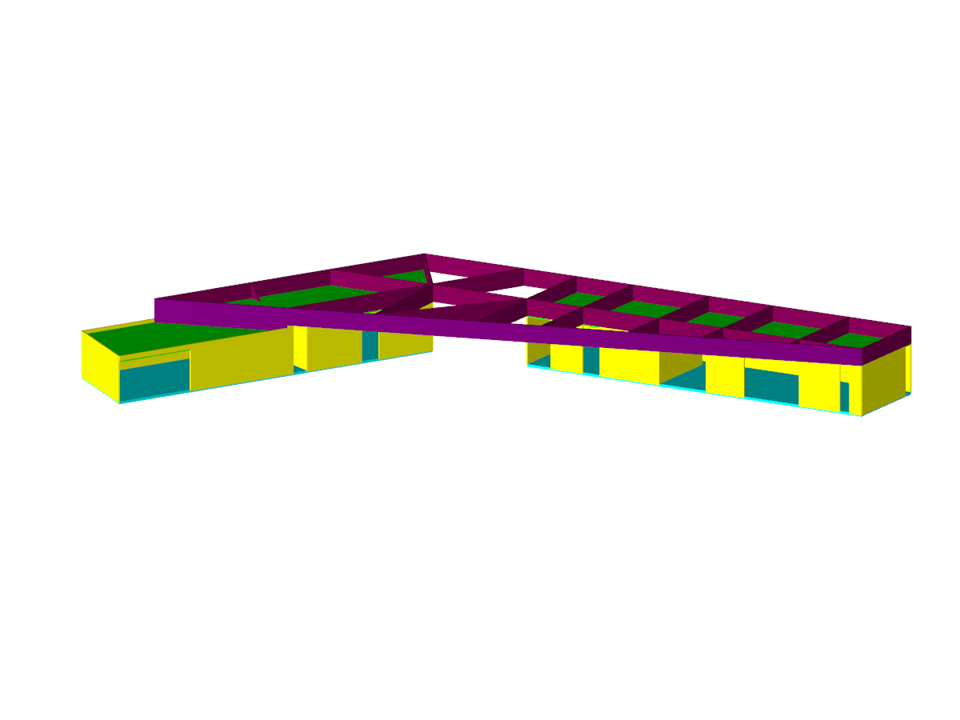

En la isla mediterránea de Formentera, se construyó un nuevo edificio de madera contralaminada que se utiliza como escuela de vela y centro de deportes náuticos. El edificio de una planta se compone de dos partes separadas que están conectadas mediante vigas de madera laminada encolada de gran canto en el área de la cubierta.
Análisis y diseño estructural:
Análisis y diseño estructural:
Ing. Albert Admetlla Font
Kmod Enginyeria en Fusta SL, España
Edificio de madera contralaminada
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 344 |
| Número de líneas | 580 |
| Número de superficies | 128 |
| Número de casos de carga | 5 |
| Número de combinaciones de resultados | 94 |
| Peso completo | 87.508 t |
| Dimensiones (métricas) | 47,387 x 27,160 x 4,390 m |
| Dimensiones (imperiales) | 155.47 x 89.11 x 14.4 feet |
| Versión del programa | 5.24.01 |
