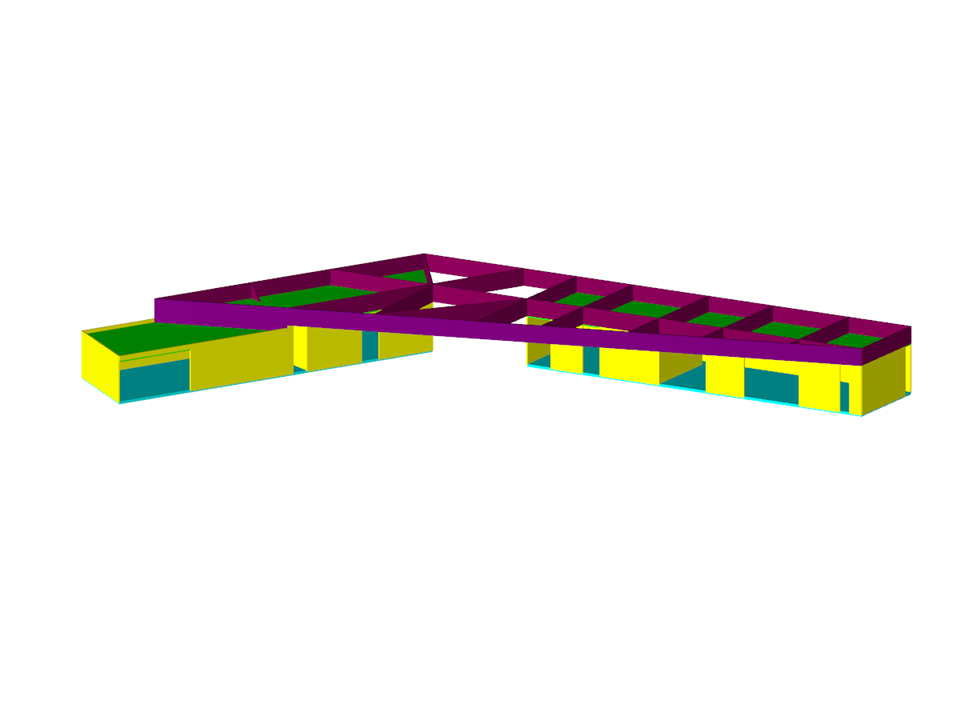

在地中海的福门特拉岛上新建了一座正交胶合木结构建筑,该建筑由一所帆船学校和一个水上运动中心使用。 这座单层建筑由两个独立的部分组成,它们之间通过屋面的层板胶合木梁连接。
Structural analysis:
Structural analysis:
Ing。 Albert Albert Admetlla字体
Kmod Enginyeria en Fusta SL,西班牙
正交胶合木建筑
无法下载
客户项目/只视图
节点数目: | 344 |
线的数目 | 580 |
面的数目: | 128 |
荷载工况数目 | 5 |
结果组合数目 | 94 |
总重量 | 87,508 t |
翘曲区域尺寸 | 47.387 x 27.160 x 4.390 m |
软件版本 | 5.24.01 |
通常在附加模块 RF-LAMINATE 中可以设计正交胶合木构件。 因为是纯弹性应力分析,所以还需要考虑结构的稳定性(弯曲屈曲和弯扭屈曲)。
本文以本系列文章第 1 部分中介绍的正交胶合木墙为例,使用等效杆件法根据 [1] 6.3.2 节进行验算。 屈曲分析将作为抗压强度折减的压应力分析进行。 首先根据构件的长细比和支座类型确定不稳定系数k 。
作为等效杆件法的替代方法,本文介绍了如何根据二阶分析在考虑缺陷的情况下确定易发生屈曲墙体的内力,以及如何进行截面抗弯和受压验算。
对于大跨度的屋面板,通常正交胶合木结构的振动设计为决定性的。 木材相对于混凝土轻的优点这里变成了缺点,因为比重大的材料有利于降低固有频率。
在 RFEM 附加模块 RF-LAMINATE 中可以计算在净截面面积和毛截面面积叠加时的扭转剪应力。 验算时对 x 方向和 y 方向分开计算。 验算交错层压木板的交叉点的应力。
- 一般应力验算
- 完全集成在 RFEM 中应力和利用率的图形和数值结果
- 可以灵活设计不同的层结构
- 输入工作少,效率高
- 可根据需要详细设置计算选项
- RFEM 会根据选定的材料模型和包含的层生成面的局部整体刚度矩阵。 有以下材料模型可供选择:
- 正交各向异性
- 各向同性
- 用户定义
- 混合(用于材料模型的组合)
- 将经常使用的层结构保存到数据库中
- 计算基本应力、剪应力和等效应力
- 除了基本应力外,还会有按照 DIN EN 1995-1-1 的必要应力以及这些应力之间的相互作用作为计算结果。
- 几乎对任意形状的结构构件进行应力验算
- 计算等效应力按照不同的假设:
- 形状改变比能假设 (von Mises)
- 剪应力假设 (Tresca)
- 正应力假设 (Rankine)
- 主应变假设 (Bach)
- 按照 Mindlin 或 Kirchhoff 矩阵,或者由用户自己定义横向剪应力
- 正常使用极限状态验算,例如验算面位移
- 用户定义挠度限值预先设置
- 可以考虑层耦合
- 在表格和图形中分别显示输出各个应力组成部分和应力利用率
- 模型中每一层的应力结果
- 需要进行设计的面列表
- 可以实现层之间完全无剪力耦合
RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
用户可以按照说明书通过 JavaScript 将 3D glTF 模型集成到自己的网站中(例如在德儒巴网站下载结构分析模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
