Holz Albertani SpA otrzymał kontrakt na sporządzenie projektu i budowę dachu drewnianego, opartego na słupach żelbetowych. Dach o powierzchni około 6,700 m² składa się z kratownic połączonych poprzecznie za pomocą elementów stabilizujących w dwóch głównych kierunkach i drewnianej płyty klejonej na górnej powierzchni.
Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Włochy
www.holzalbertani.it

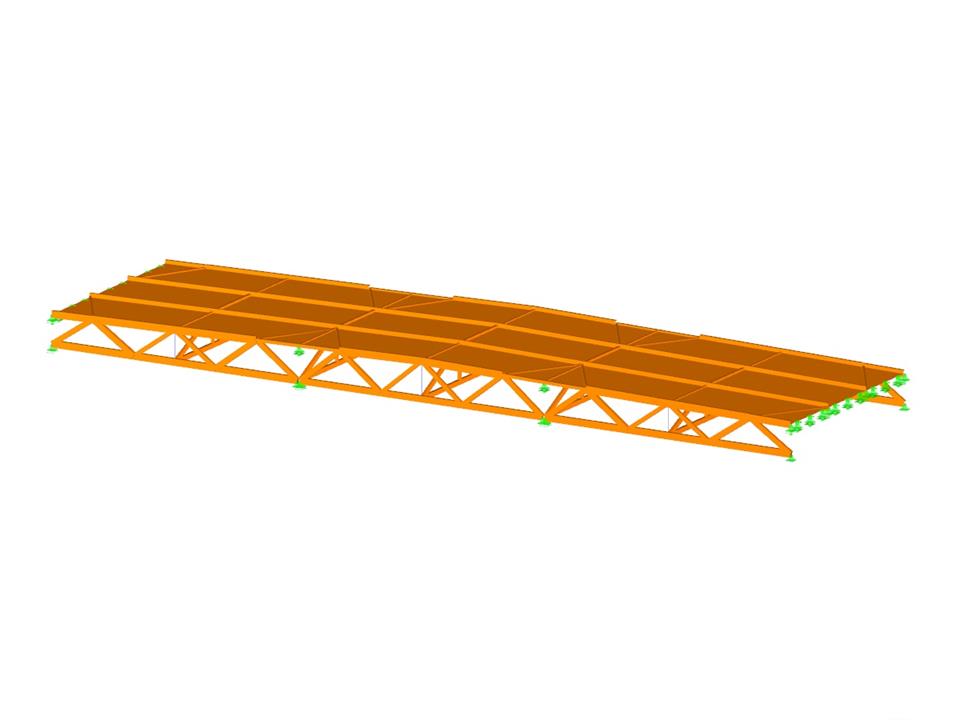

Modelowanie geometryczne drewnianego dachu (© Holz Albertani SpA)
Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Włochy
www.holzalbertani.it
Modelowanie geometryczne drewnianego dachu (© Holz Albertani SpA)
Drewniany dach
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 353 |
| Liczba linii | 634 |
| Liczba prętów | 429 |
| Liczba powierzchni | 216 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 2 |
| Ciężar całkowity | 68,147 t |
| Wymiary (metryczne) | 60,307 x 16,400 x 3,046 m |
| Wymiary (imperialne) | 197.86 x 53.81 x 9.99 feet |
| Wersja programu | 5.17.01 |
