Holz Albertani SpA, leader nel settore delle costruzioni in legno, si aggiudica la commessa per la realizzazione e la progettazione strutturale della copertura lignea su pilastri in cemento armato. La copertura, che copre un’area di circa 6700 mq, è costituita da travature reticolari nelle due direzioni principali collegate trasversalmente da elementi di stabilizzazione ed è completata all’estradosso da un tavolato in legno lamellare sdraiato.
Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Italia
www.holzalbertani.it

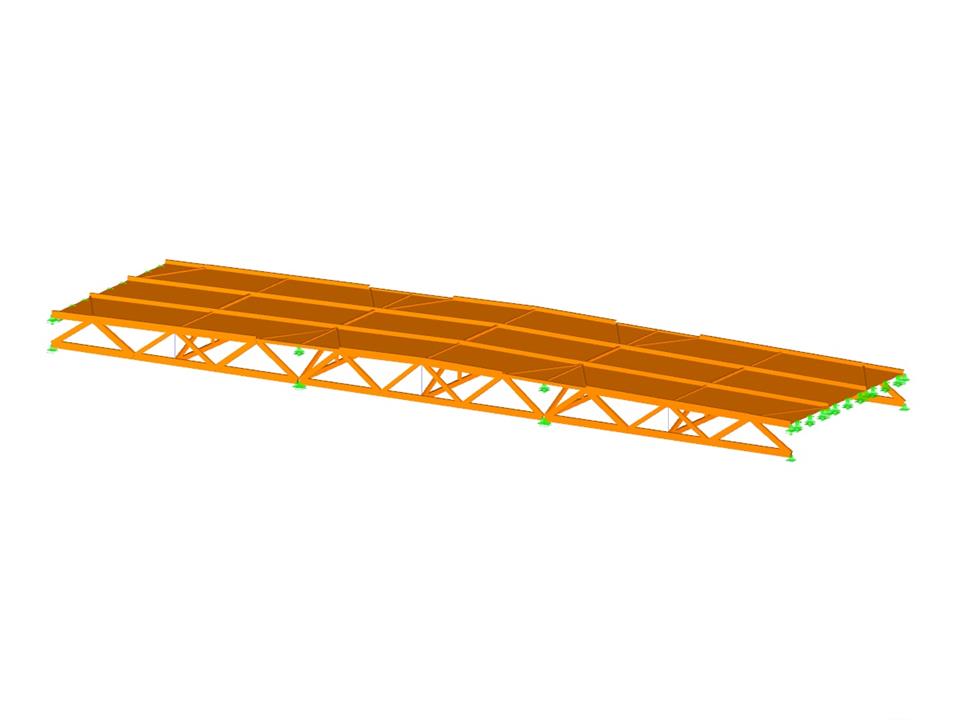

Modellazione geometrica della copertura in legno (© Holz Albertani SpA)
Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Italia
www.holzalbertani.it
Modellazione geometrica della copertura in legno (© Holz Albertani SpA)
Copertura in legno
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 353 |
| Numero di linee | 634 |
| Numero di aste | 429 |
| Numero di superfici | 216 |
| Numero di casi di carico | 5 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 68,147 t |
| Dimensioni (metriche) | 60.307 x 16.400 x 3.046 m |
| Dimensioni (imperiali) | 197.86 x 53.81 x 9.99 feet |
