Společnost Holz Albertani SpA, italský lídr v oblasti dřevěných konstrukcí, získala zakázku na návrh a stavbu dřevěné střechy spočívající na železobetonových sloupech. Střecha o ploše asi 6 700 m² se skládá z vazníků, které jsou příčně spojeny stabilizačními prvky ve dvou hlavních směrech, a je shora kryta deskami z lepeného lamelového dřeva.
Holz Albertani SpA
Lok. Forno Allione - 25040 Berzo Demo, Itálie
www.holzalbertani.it

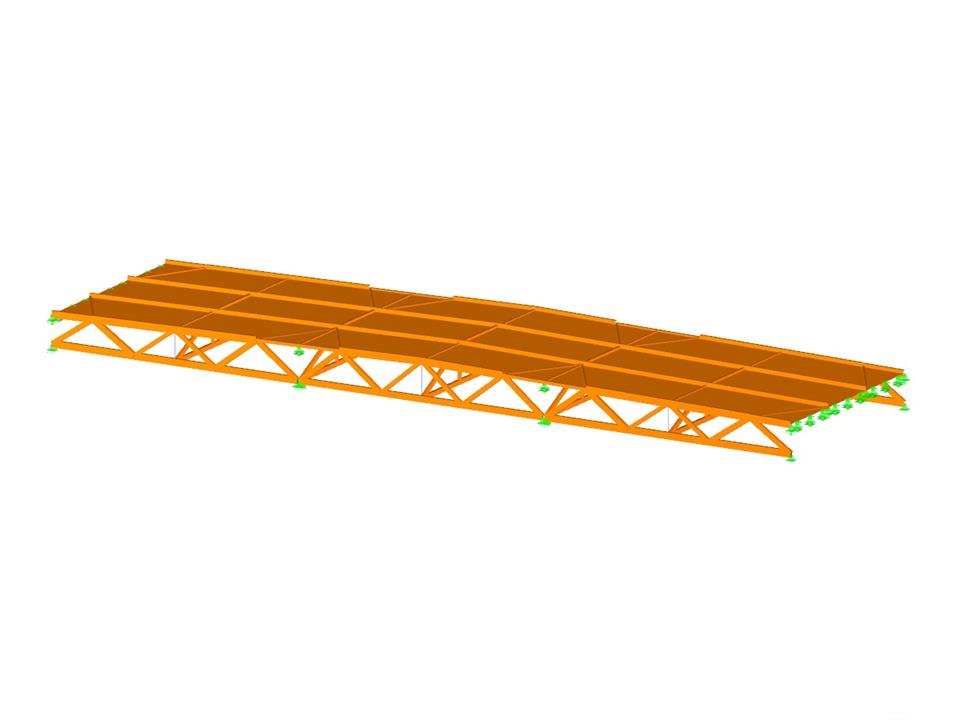

Geometrický model dřevěné střechy (© Holz Albertani SpA)
Holz Albertani SpA
Lok. Forno Allione - 25040 Berzo Demo, Itálie
www.holzalbertani.it
Geometrický model dřevěné střechy (© Holz Albertani SpA)
Dřevěná střecha
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 353 |
| Počet linií | 634 |
| Počet prutů | 429 |
| Počet ploch | 216 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 68,147 t |
| Rozměry (metrické) | 60,307 x 16,400 x 3,046 m |
| Rozměry (imperiální) | 197.86 x 53.81 x 9.99 feet |
| Verze programu | 5.17.01 |
