Latem 2012 roku, w miejscowości Lipno, w obecności prezydenta Republiki Czeskiej Václava Klausa, została otwarta pierwsza w tym kraju ścieżka wśród koron drzew. Ścieżka o długości 675 m prowadzi do najważniejszej atrakcji turystycznej, mianowicie do drewnianej wieży.
Na górnej platformie na wysokości 40 m, odwiedzający mogą podziwiać wspaniały widok na Park Narodowy Szumawa oraz na zaporę Lipno nad rzeką Wełtawą. W centrum wieży znajduje się, najdłuższa na terenie Czech, zjeżdżalnia o długości 52 m.
Analiza konstrukcyjna i projektowanie konstrukcji drewnianych
WIEHAG GmbH
Altheim, Austria
http://www.wiehag.com

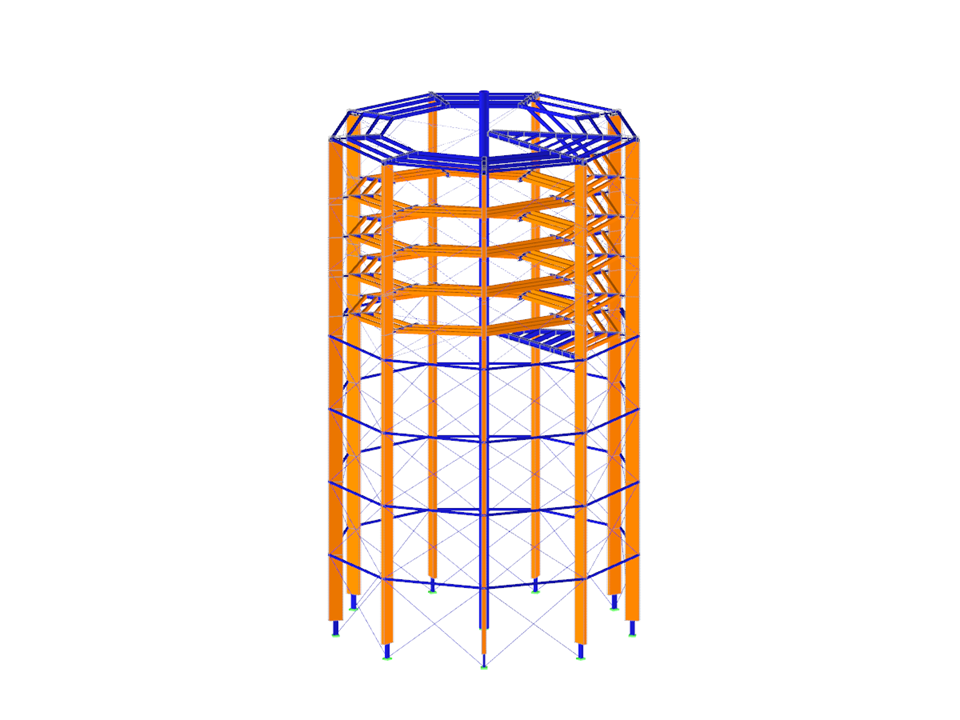

Ścieżka wśród koron drzew, Lipno, Republika Czeska
Liczba węzłów | 493 |
Liczba prętów | 866 |
Ilość przypadków obciążenia | 13 |
Ilość KO | 198 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 170,715 t |
Wymiary (metryczne) | 24,217 x 24,591 x 44,250 m |
Wymiary (imperialne) | 79.45 x 80.68 x 145.18 feet |
Wersja programu | 7.04.46 |
![Model ES połączenia stalowego](/pl/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Sztywności ścian drewnianych](/pl/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![KB 001848 | Wymiarowanie słupów drewnianych zgodnie z normą NDS 2018 w RFEM 6](/pl/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![KB 001825 | WebService i API do analizy etapów budowy](/pl/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
![Funkcja 002824 | Materiał OSB dla USA i Kanady](/pl/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
![Element 002792 | Drewniany element panelowy](/pl/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
![Element 002785 | Obliczanie odporności ogniowej powierzchni dla EN 1995 i SIA 265](/pl/webimage/047506/3712111/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
![Element 002615 | Konstrukcje nośne z drewna klejonego krzyżowo dla USA, Kanady i Szwajcarii](/pl/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
