Rama
Pobranie niemożliwe
Projekt klienta/tylko widok

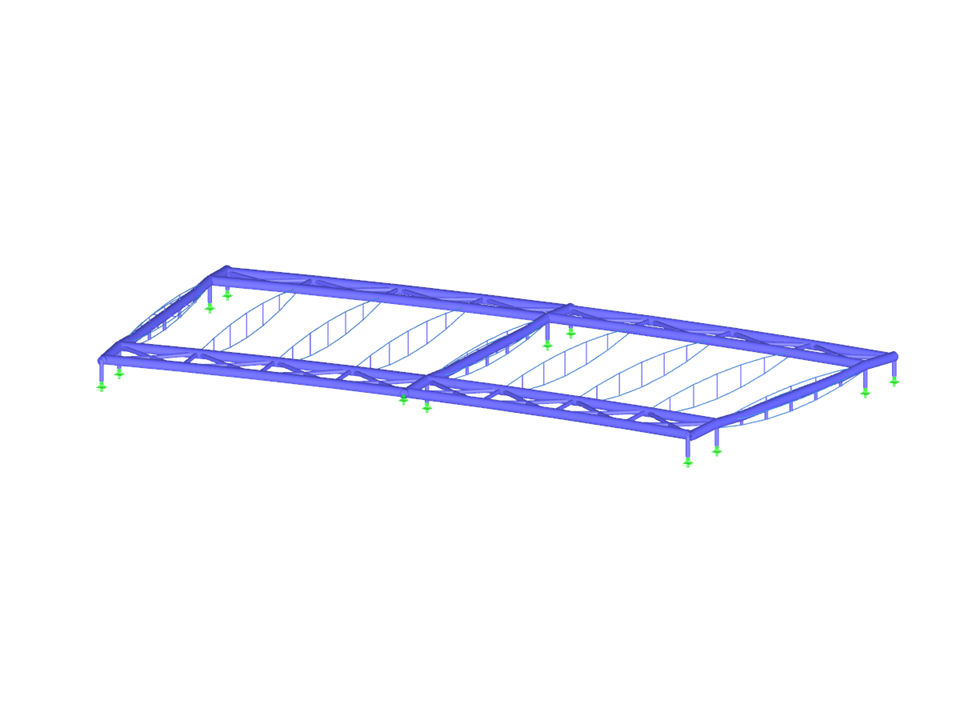

Liczba węzłów | 252 |
Liczba prętów | 401 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 5 |
Ciężar całkowity | 8,800 t |
Wymiary (metryczne) | 18,391 x 10,433 x 1,010 m |
Wymiary (imperialne) | 60.34 x 34.23 x 3.31 feet |
Wersja programu | 8.01.01 |
Jeżeli pręt posiada podparcie poprzeczne, zapobiegające wyboczeniu spowodowanemu przez ściskającą siłę osiową, należy upewnić się, że podpora boczna jest na tyle sztywna, aby rzeczywiście zapobiec wyboczeniu. Dlatego też celem niniejszego artykułu jest określenie idealnej sztywności sprężystej podpory bocznej z wykorzystaniem modelu Wintera.
W poniższym artykule, na przykładzie dwukondygnacyjnej stalowej ramy, przeanalizowano wymiarowanie połączeń oraz wpływ sztywności tych połączeń na wartości sił wewnętrznych w elementach konstrukcji.
Dzięki modułom dodatkowym RF-STABILITY lub RSBUCK dla RFEM i RSTAB, możliwe jest przeprowadzenie analizy wartości własnych dla konstrukcji prętowych w celu określenia współczynników długości efektywnej. Współczynniki te można następnie wykorzystać do obliczeń stateczności.
Współczynniki obciążenia krytycznego i odpowiednie kształty drgań dowolnej konstrukcji można określić w programie RFEM i RSTAB, korzystając z modułu dodatkowego RF-STABILITY lub RSBUCK (analiza nieliniowa lub analiza nieliniowa).
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z połączeniami z szablonami programu oraz szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
