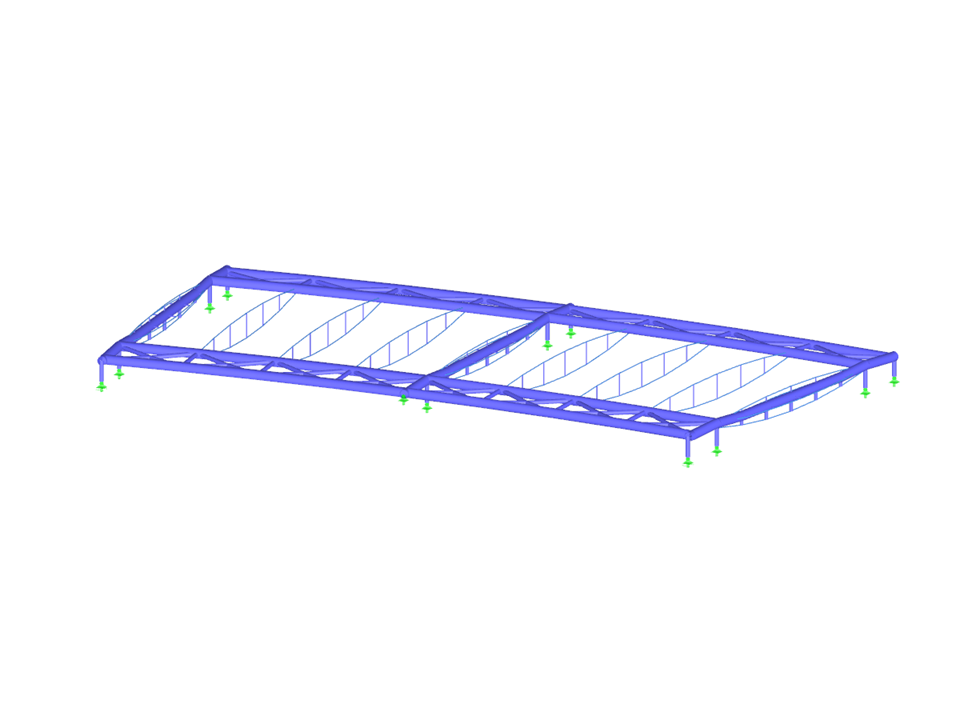

Marco y bloque de título
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 252 |
Número de barras | 401 |
Número de casos de carga | 5 |
Número de combinaciones de carga | 5 |
Peso completo | 8.800 t |
Dimensiones (métricas) | 18,391 x 10,433 x 1,010 m |
Dimensiones (imperiales) | 60.34 x 34.23 x 3.31 feet |
Versión del programa | 8.01.01 |
Si una barra está apoyada lateralmente para evitar el pandeo debido a una fuerza axil de compresión, se debe asegurar que el apoyo lateral sea realmente capaz de evitar el pandeo. Por lo tanto, el objetivo de este artículo es determinar la rigidez elástica al giro ideal de un apoyo lateral utilizando el modelo de Winter.
Este artículo técnico analiza los efectos de la rigidez de las conexiones en la determinación de los esfuerzos internos, así como en el diseño de las conexiones utilizando el ejemplo de un pórtico de acero de dos pisos y dos vanos.
Con los módulos adicionales RF-STABILITY o RSBUCK para RFEM y RSTAB, es posible realizar análisis de valores propios para estructuras de barras a fin de determinar los factores de las longitudes eficaces. Los coeficientes de las longitudes eficaces se pueden usar para el cálculo de la estabilidad.
Los factores de carga crítica y las correspondientes deformadas de los modos de pandeo de cualquier estructura pueden determinarse eficientemente tanto en RFEM como en RSTAB utilizando los módulos adicionales RF-STABILITY o RSBUCK (solucionador lineal de valores propios o análisis no lineal).
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con conexiones de plantillas de programas, así como plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
