Podstawą śluzy jest segment ciśnieniowy służący do kontroli poziomu wody w jazie. Szerokość klapy wynosi 23 m, całkowita szerokość konstrukcji to 34 m. Możliwe jest spiętrzenie wody do maksymalnej wysokości 18,37 stopy. Konstrukcja wykonana jest ze stali S 355.
Biuro inżynierskie Ehlenz, Beckingen
www.ibehlenz.de
Globalne odkształcenia śluzy w RFEM (© Ingenieurbüro Jürgen Ehlenz)
Biuro inżynierskie Ehlenz, Beckingen
www.ibehlenz.de
Globalne odkształcenia śluzy w RFEM (© Ingenieurbüro Jürgen Ehlenz)

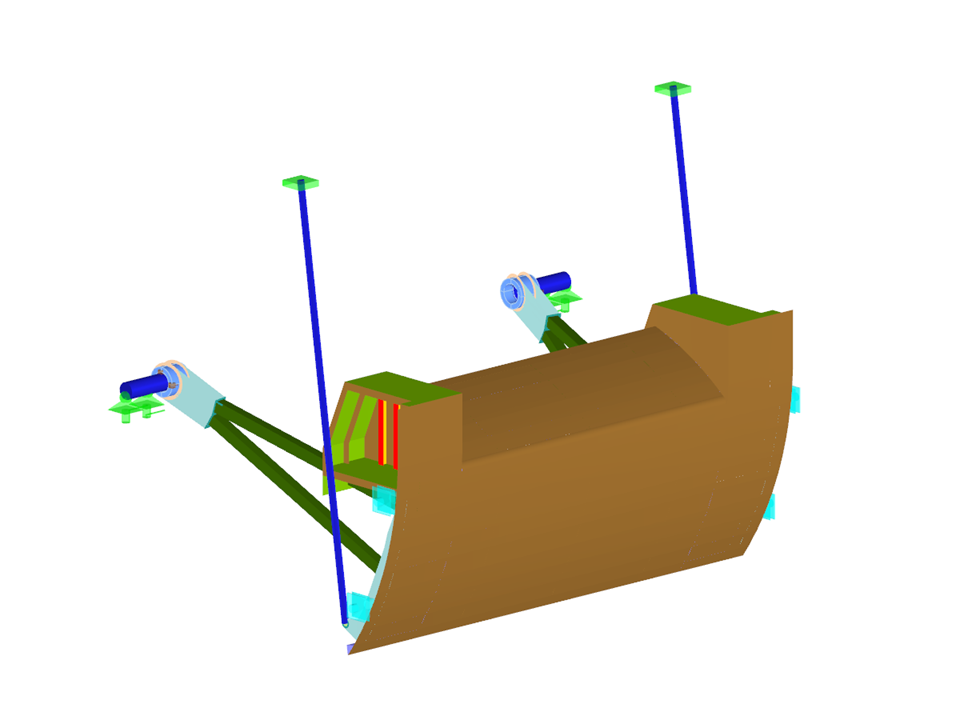

Śluza z klapką do windy dla łodzi
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 3242 |
| Liczba linii | 3403 |
| Liczba prętów | 187 |
| Liczba powierzchni | 607 |
| Ilość brył | 8 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 29,564 t |
| Wymiary (metryczne) | 8,021 x 12,060 x 9,817 m |
| Wymiary (imperialne) | 26.32 x 39.57 x 32.21 feet |
| Wersja programu | 5.08.01 |
