Ingenieurbüro Ehlenz, Beckingen, Alemanha
www.ibehlenz.de
Deformações globais da comporta no RFEM (© Ingenieurbüro Jürgen Ehlenz)

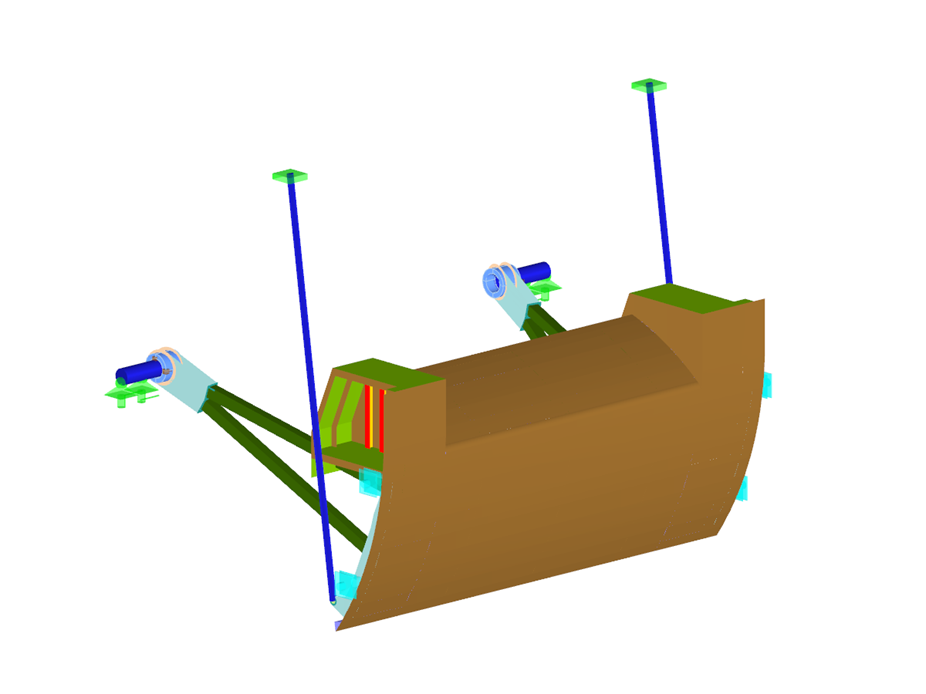

Comporta para elevador de barcos
Número de nós | 3242 |
Número de linhas | 3403 |
Número de barras | 187 |
Número de superfícies | 607 |
Número de sólidos | 8 |
Número de casos de carga | 1 |
Peso total | 29,564 t |
Dimensões (métricas) | 8,021 x 12,060 x 9,817 m |
Dimensões (imperial) | 26.32 x 39.57 x 32.21 feet |
Versão do programa | 5.08.01 |
