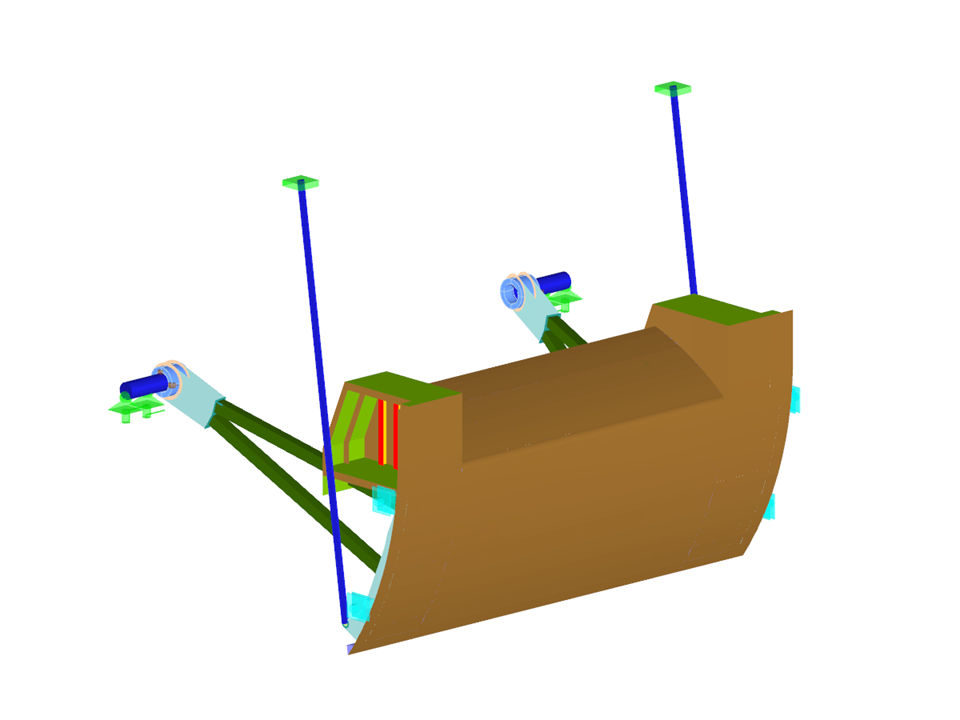

La compuerta de esclusa se basa en un segmento de presión utilizado para controlar el nivel del agua de un vertedero. El ancho de la solapa es de 7 m, el ancho total de la estructura es de 10 m. Es posible embalsar el agua hasta una altura máxima de 5,5 m. La estructura está hecha de acero S 355.
Ingenieurbüro Ehlenz, Beckingen, Alemania
www.ibehlenz.de
Deformaciones globales de la compuerta en RFEM (© Ingenieurbüro Jürgen Ehlenz)
Ingenieurbüro Ehlenz, Beckingen, Alemania
www.ibehlenz.de
Deformaciones globales de la compuerta en RFEM (© Ingenieurbüro Jürgen Ehlenz)
Compuerta de esclusa para ascensor
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3242 |
| Número de líneas | 3403 |
| Número de barras | 187 |
| Número de superficies | 607 |
| Número de sólidos | 8 |
| Número de casos de carga | 1 |
| Peso completo | 29.564 t |
| Dimensiones (métricas) | 8,021 x 12,060 x 9,817 m |
| Dimensiones (imperiales) | 26.32 x 39.57 x 32.21 feet |
| Versión del programa | 5.08.01 |
