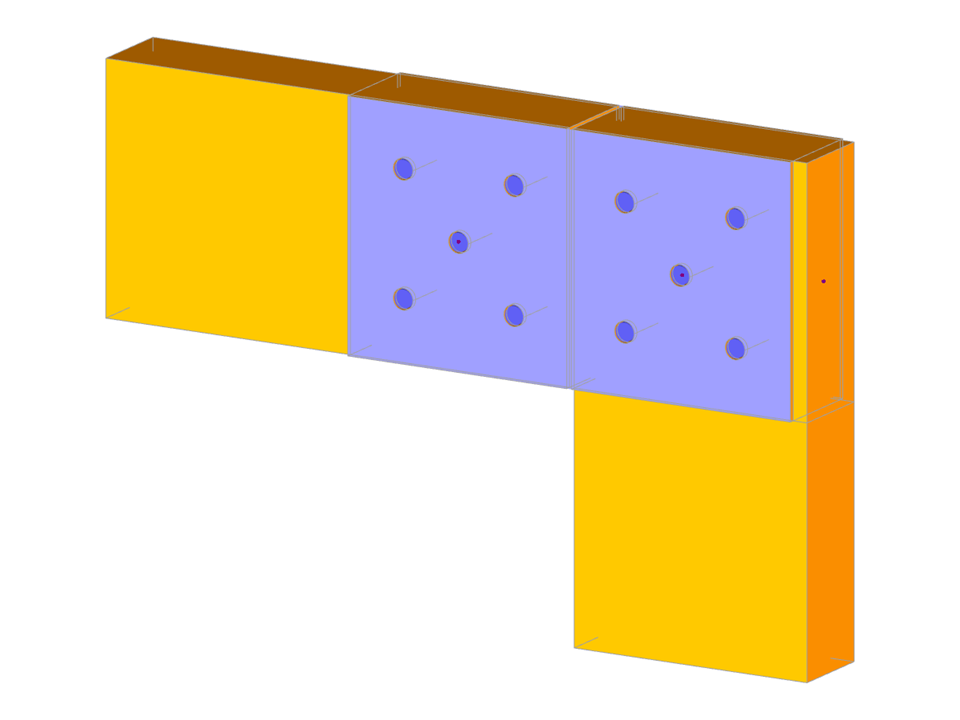

Modello 004568 | Giunto per travi di legno
  • Descrizione
  • Recensioni (0)

Parametrizzazione della geometria di un collegamento di due travi in legno ad angolo di 90° con piastre metalliche e bulloni.


Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Giunto per travi di legno

I parametri del blocco possono essere modificati dinamicamente
Numero di nodi 207
Numero di linee 166
Numero di aste 10
Numero di superfici 100
Numero di solidi 9
Numero di casi di carico 1
Nr. di combinazioni di carico 2
Nr. di combinazioni di risultati 2
Peso totale 0,017 t
Dimensioni (metriche) 0.602 x 0.092 x 0.400 m
Dimensioni (imperiali) 1.98 x 0.3 x 1.31 feet
Versione del programma 5.26.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
