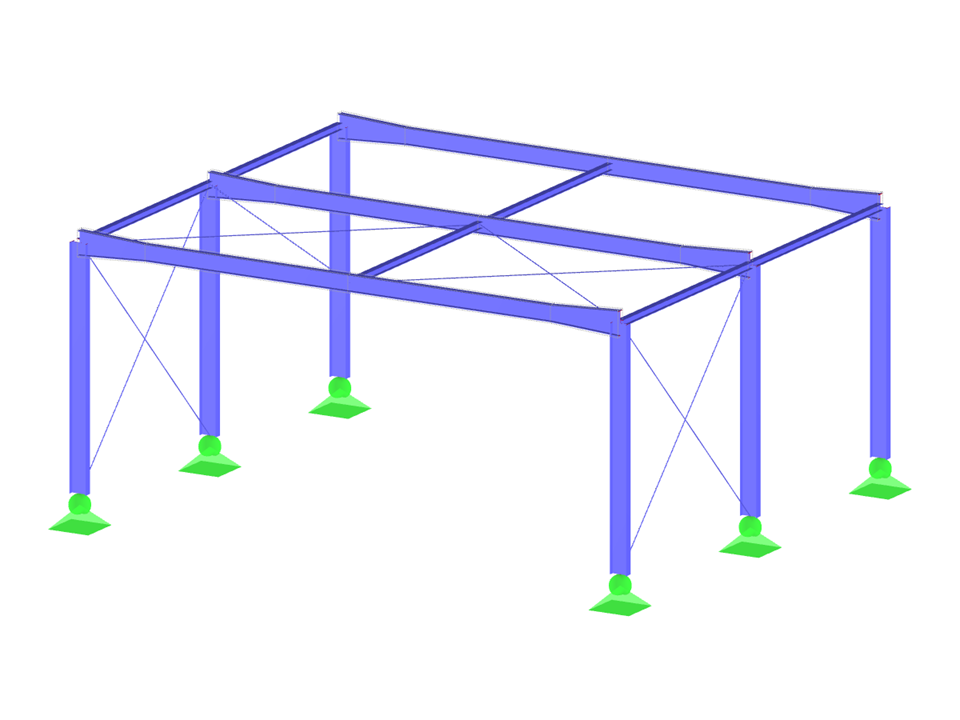

Capannone in acciaio
  • Descrizione
  • Recensioni (0)

Questo modello di capannone in acciaio dimostra l’ottimizzazione delle sezioni utilizzando i moduli aggiuntivi. Utilizza la funzione di selezione di elenchi preferiti definiti arbitrariamente per le sezioni, oltre ai profili standard all'interno della stessa serie. Questa possibilità consente una migliore pianificazione della struttura e un’efficienza dei costi attraverso adattamenti mirati delle sezioni.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Ottimizzazione delle sezioni delle sale in acciaio

Numero di nodi 22
Numero di linee 32
Numero di aste 32
Numero di casi di carico 4
Nr. di combinazioni di carico 2
Nr. di combinazioni di risultati 1
Peso totale 4,394 t
Dimensioni (metriche) 12.894 x 10.894 x 5.447 m
Dimensioni (imperiali) 42.3 x 35.74 x 17.87 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
