Al optimizar secciones en los módulos adicionales, también puede seleccionar cualquier lista de favoritos de secciones definidas, además de las secciones de la misma fila de sección que la sección original.

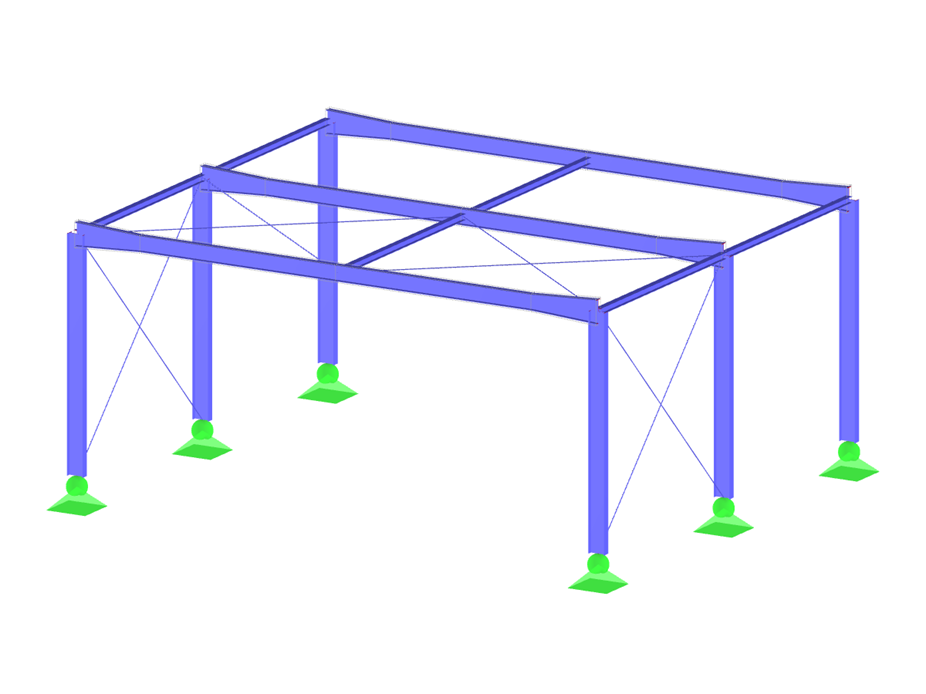

Nave de acero
Número de nudos | 22 |
Número de líneas | 32 |
Número de barras | 32 |
Número de casos de carga | 4 |
Número de combinaciones de carga | 2 |
Número de combinaciones de resultados | 1 |
Peso completo | 4.394 t |
Dimensiones (métricas) | 12,894 x 10,894 x 5,447 m |
Dimensiones (imperiales) | 42.3 x 35.74 x 17.87 feet |
Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
