Opportunità e sfide degli ingegneri strutturisti quando utilizzano il BIM
La tesi di laurea di Daniel Dlubal si concentra sulla presentazione ed evidenziazione delle possibilità, dei vantaggi e delle opportunità del BIM durante l'analisi strutturale e la progettazione di edifici. Dabei werden die für den Statiker essentiellen Informationen einer Tragwerksberechnung aufgezeigt und gleichsam der Datenaustausch von CAD- zu Statikprogrammen ausführlich erklärt.
Inoltre, la tesi si concentra sulle sfide, gli ostacoli e le difficoltà che possono verificarsi quando si utilizza il BIM. Si esaminerà più da vicino la derivazione del sistema strutturale di un modello BIM come un possibile problema oltre al limite di applicazione.
Autore
Mr. Wopperer si occupa di pubbliche relazioni, con particolare attenzione ai social media.
Link
Download
Caratteristiche del prodotto
Durata: 00:01:20 min
Generale
Durata: 00:01:23 min
Durata: 00:00:13 min
Durata: 00:01:19 min
Durata: 00:02:18 min
Durata: 00:00:44 min
Durata: 00:00:57 min
Durata: 00:01:00 min
Durata: 00:00:21 min
.png?mw=350&hash=d538a044ed58714e93ef2f2fb0fe731b25e855ee)
Le relazioni di calcolo definite individualmente in un modello RFEM o RSTAB possono essere visualizzate in diversi modi.

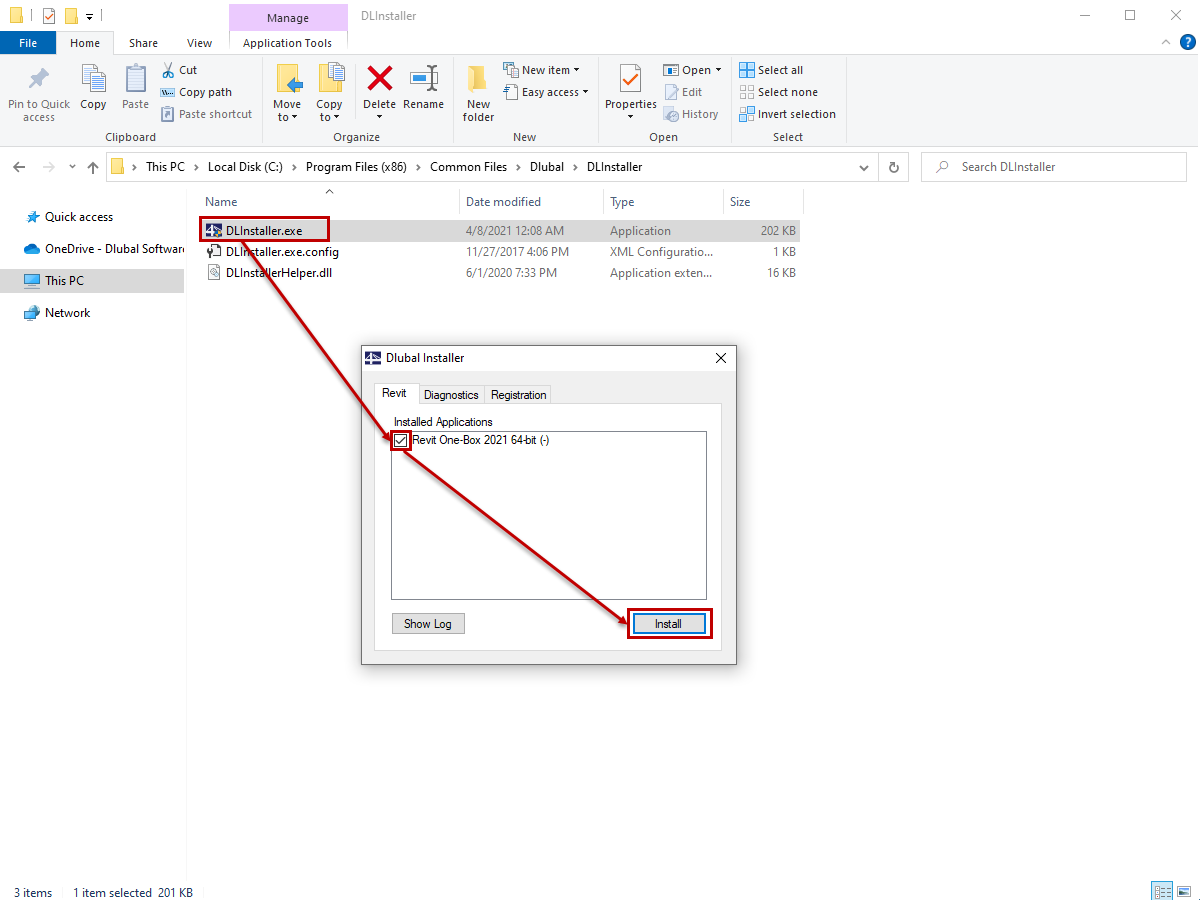

L'interfaccia per Autodesk Revit viene installata automaticamente durante l'installazione di RFEM 5 o RSTAB 8. La successiva installazione del plug-in è possibile tramite l'esecuzione di Revit-Installer.exe.
In Zeiten von BIM wird der Datenaustausch zwischen den einzelnen Disziplinen der Tragwerksplanung und -ausführung immer wichtiger. Da jede Software eigene Spezifikationen auch im Hinblick auf die Bezeichnung von Querschnitten und Materialien hat, bieten RFEM und RSTAB eine Konvertierungstabelle (Mapping File) an.

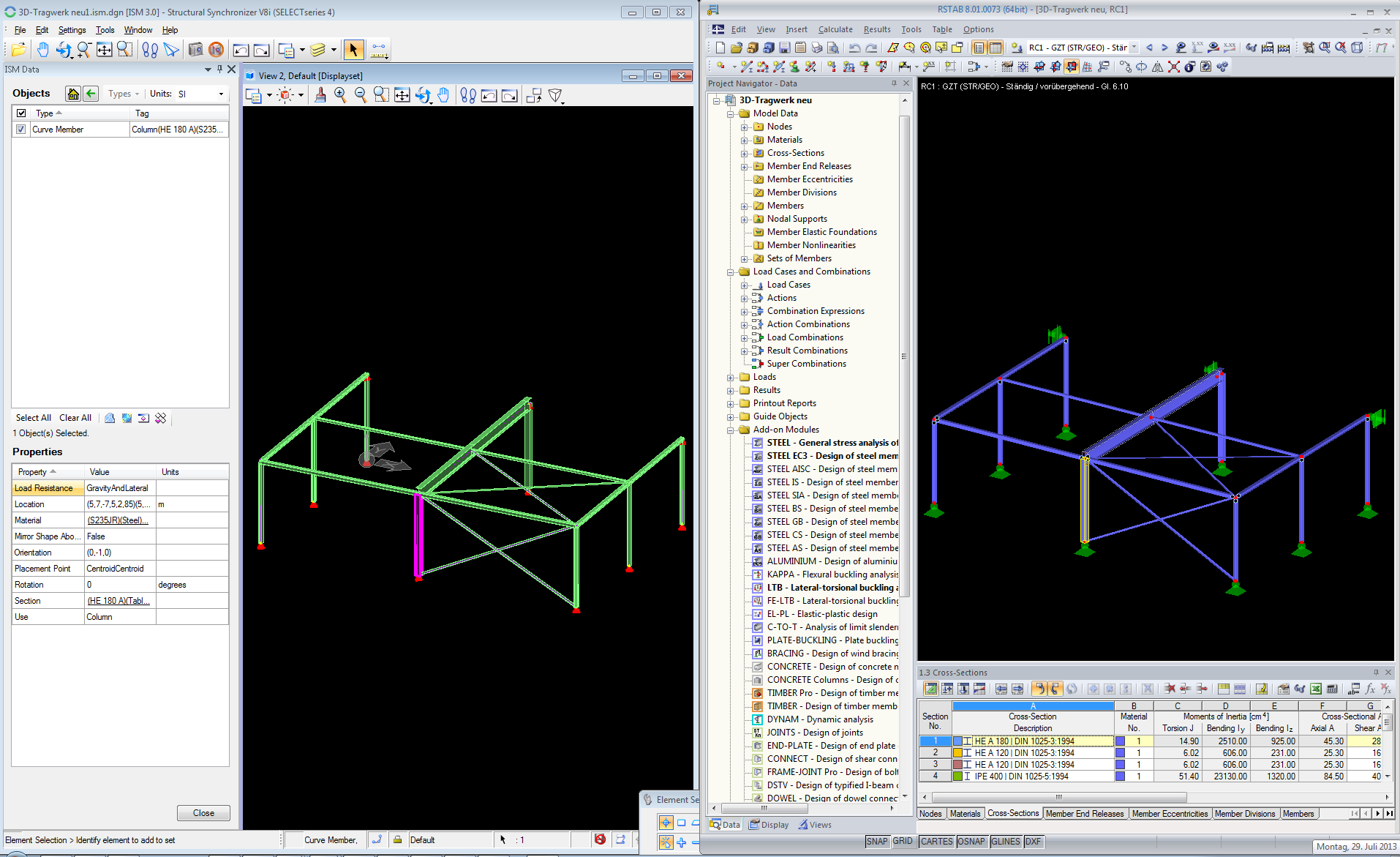

RFEM und RSTAB bieten in den Import- und Export-Optionen mit der ISM-Datei eine interessante Möglichkeit zum Datenaustausch (ISM = Integrated Structural Modeling). Wird eine Struktur in dieses Datenformat exportiert, kann es mit dem kostenlosen ISM-Viewer der Firma Bentley betrachtet und analysiert werden.
L'interfaccia diretta con Revit consente di aggiornare il modello Revit in base alle modifiche apportate in RFEM o RSTAB. A seconda della modifica, potrebbe essere necessario rigenerare gli oggetti Revit (eliminazione dell'oggetto e successiva rigenerazione). La rigenerazione è eseguita sulla base del modello di RFEM/RSTAB.
Se si desidera evitare questa rigenerazione, attivare la casella di controllo 'Aggiorna solo materiali, spessori e sezioni'. In questo caso, saranno modificate solo le proprietà degli oggetti. In questo caso, tuttavia, non vengono considerate variazioni diverse da quelle nel materiale, nello spessore della superficie e nella sezione.
Quando si scambiano dati con Advance Steel utilizzando i file *.smlx, l'interfaccia viene rilevata automaticamente. Ciò significa che i file *.smlx possono essere creati anche se non è installata alcuna versione di Advance Steel.
L'interfaccia diretta da RFEM 6/RSTAB 9 a BricsCAD offre la possibilità di importare ed esportare nodi e linee.
Inoltre, è possibile esportare diversi oggetti (ad esempio, sezioni trasversali) da RFEM 6/RSTAB 9 a strati separati in BricsCAD.
Weitere Features sind der Export des verformten FE-Netzes sowie der Bemaßungslinien.
Per trasferire strutture di aste pure (inclusi carichi, casi di carico, combinazioni di carico e imperfezioni), è possibile utilizzare l'interfaccia del prodotto DSTV per strutture in acciaio in RFEM 6/RSTAB 9.
L'interfaccia DSTV consente di scambiare dati tra RFEM 6/RSTAB 9 e programmi come 'Bentley ProStructure 3D', 'Tekla Structures', 'Bocad', 'Intergraph Frameworks ', 'Graitec Advance Steel', 'Cadwork' e molti altri.
Posso utilizzare RFEM per calcolare una casa in tronchi tridimensionalmente?
Sto cercando di importare un modello da cadwork. Leider gelingt es mir nicht, die Querschnitte aus cadwork korrekt in RFEM zu übertragen. Haben Sie einen Tipp?
RFEM si integra con Autodesk Inventor?
Come posso importare un modello IFC nell'ambiente di RWIND Simulation?
Posso definire condizioni vincolari non lineari tramite l'interfaccia COM?
Quando provo a importare un modello da AutoCAD in RFEM, ricevo il messaggio di errore: "3DSOLID or REGION entity detected. Those entities are written in binary format, so import is not possible." What does this mean?
