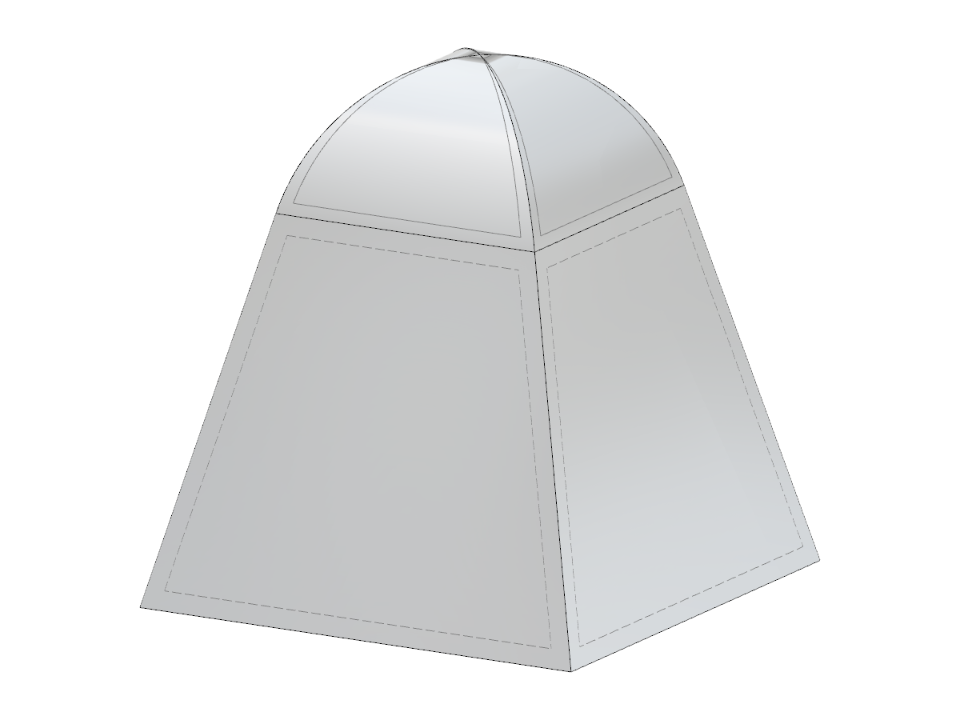

SLD015c-a
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 9 |
| Nombre de lignes | 16 |
| Nombre de barres | 0 |
| Nombre de surfaces | 9 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 183,021 t |
| Dimensions (métrique) | 5,000 x 5,500 x 5,000 m |
| Dimensions (impériales) | 16.4 x 18.04 x 16.4 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
