D'infimes moments de torsion présents dans les barres à calculer empêchent souvent certains formats de calcul. Afin de les négliger puis d'effectuer les calculs, vous avez la possibilité de définir une valeur limite dans RF-/STEEL EC3 à partir de laquelle les contraintes de cisaillement en torsion seront prises en compte.

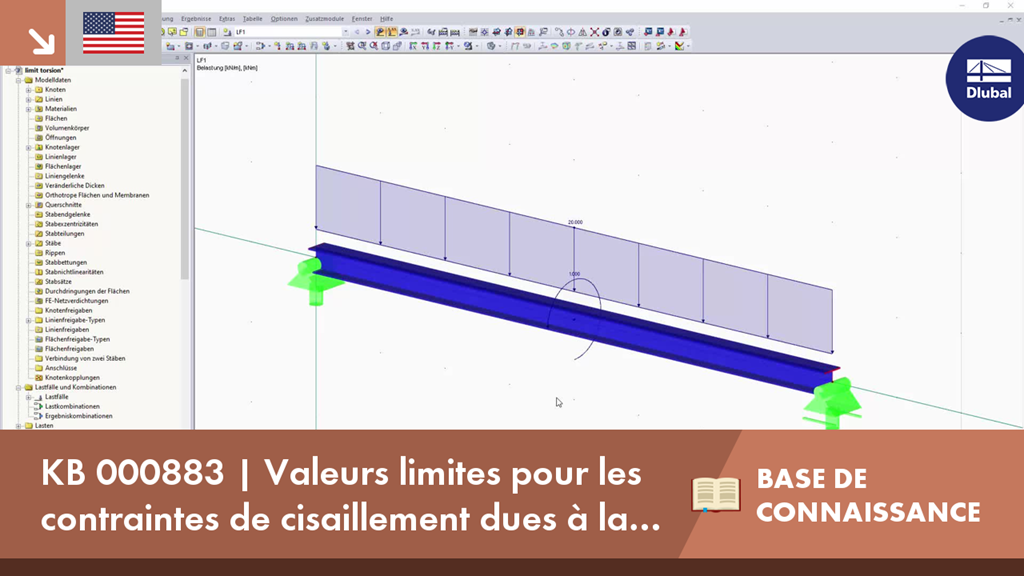

KB 000883 | Valeurs limites pour les contraintes de cisaillement dues à la torsion dans RF-/STEEL EC3
