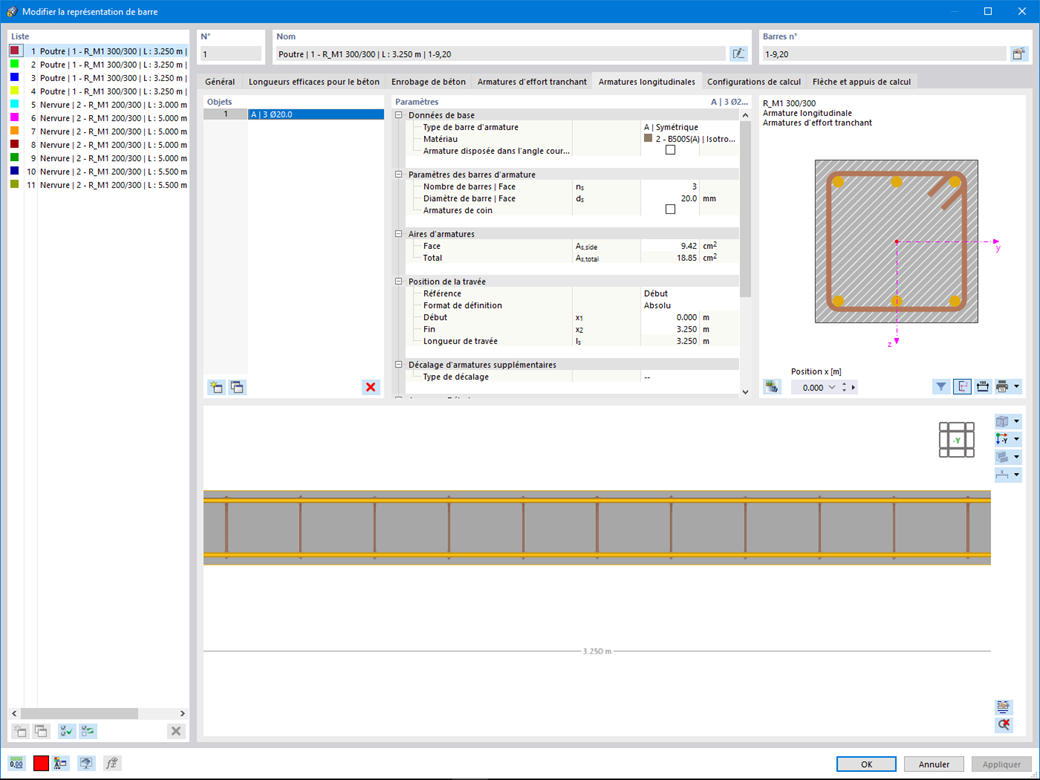

Barres et ensembles de barres représentatifs

Cet article offre un aperçu complet des méthodes d'analyse sismique essentielles, expliquant leurs principes et leurs applications, ainsi que les scénarios dans lesquels elles sont les plus efficaces.

La vérification de la résistance au feu selon le chapitre 16 de la NDS [1] pour les barres et les surfaces en bois est disponible dans le module complémentaire Vérification du bois. Dans cet article, nous vous expliquons comment la carbonisation du bois et les dimensions réduites de la section peuvent être considérées dans la vérification de la résistance au feu à l’aide d’un exemple tiré du rapport technique AWC n°10 [2].

Lorsqu'il s'agit de calculer des structures régulières, l'entrée des données n'est souvent pas complexe, mais tout simplement trop longue. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.

Il existe différentes options disponibles pour la modélisation des poutres. Un type de toiture détermine l'emplacement exact d'une panne pour la génération du vent et de la neige.

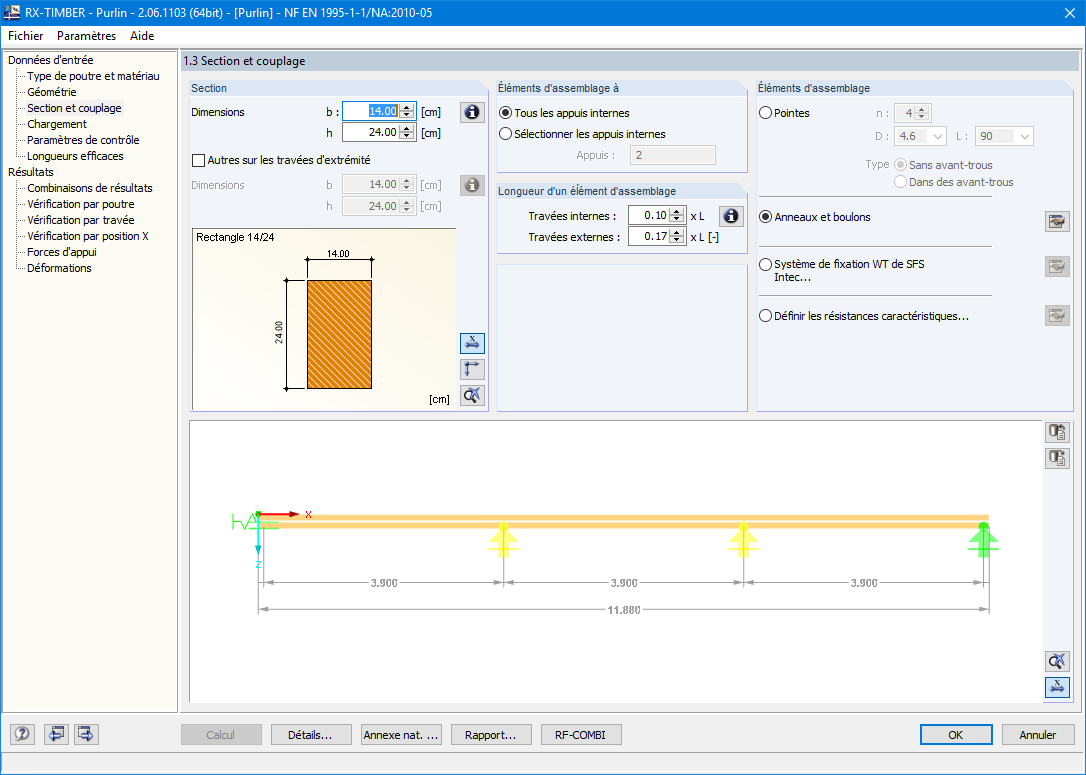

Deux types de poutres sont disponibles : les poutres continues et les pannes. Si vous sélectionnez la poutre continue, vous pouvez définir plusieurs conditions d'articulation de la poutre. Si vous sélectionnez la panne, il n'est pas possible de modifier les conditions d'articulation. Dans ce cas, le calcul considère une double section dans la zone de couplage. De plus, plusieurs éléments de couplage sont disponibles dans les paramètres de panne :

• Onglets (pré-percés/non pré-percés)
• Anneau et plaque d'assemblages et boulons
• Assemblage vissé avec système de fixation WT de SFS intec
• Spécification définie par l'utilisateur à l'aide de la résistance caractéristique

La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Toutes les classes de matériau pour le lamellé-collé, le bois feuillu et le bois résineux spécifiées dans l'EC 5 sont disponibles. De plus, vous avez la possibilité de générer une classe de résistance avec des propriétés de matériau définies par l'utilisateur et ainsi étendre la bibliothèque.Une bibliothèque de matériaux complète et extensible peut également être utilisée pour la saisie des charges permanentes (par exemple, la structure de la toiture).

Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige. Cliquez sur les boutons d'information pour afficher la carte des zones de vent et de neige du pays concerné. La zone correspondante peut être sélectionnée avec un double-clic. Les cas de charge peuvent être contrôlés graphiquement.

Cependant, vous pouvez également entrer les spécifications de charge manuellement. Selon les charges générées, le programme crée automatiquement des combinaisons pour les états limites ultimes et de service ainsi que pour la vérification de la résistance au feu en arrière-plan.

Lors de la conception de la résistance de la section, RX-TIMBER Purlin analyse la traction et la compression le long du grain, la flexion, la flexion en traction/compression, ainsi que le cisaillement du à l'effort de cisaillement avec et sans torsion. Les vérifications sont effectuées au niveau des valeurs de contrainte de calcul. Si les composants structurels susceptibles au flambement et au flambement latéral sont vérifiés selon la méthode de la barre équivalente, le programme considère la compression axiale, la flexion avec ou sans force en compression, de même que la flexion et la traction.

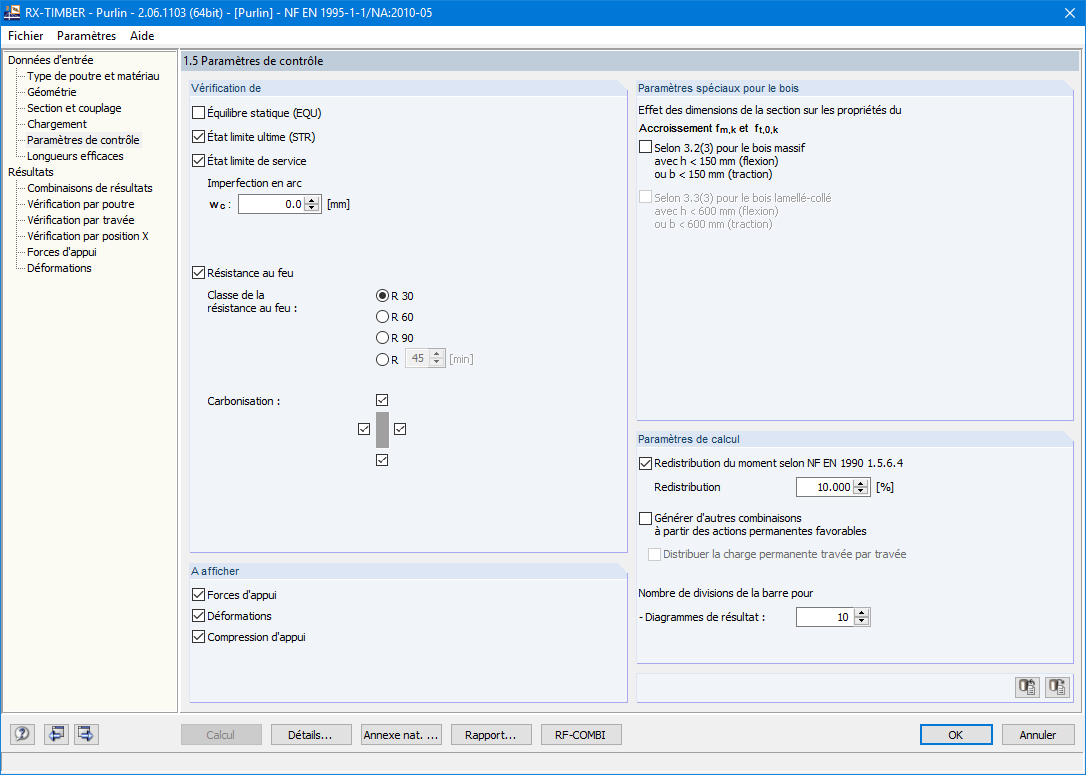

En outre, la déviation dans les situations de conception caractéristiques et quasi-permanentes est déterminée pour les travées et les porte-à-faux internes. La séparation des cas de conception permet une analyse flexible d'actions spécifiques même pour les contrôles individuels de stabilité. Le type de conception que vous souhaitez effectuer peut être définie par des paramètres de contrôle.
