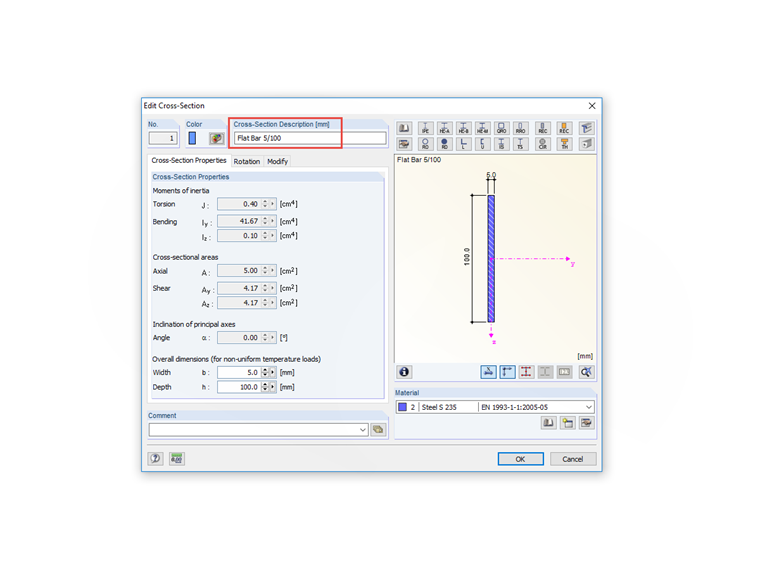

Dans RF-/STEEL EC3, la contrainte de flexion uniaxiale est toujours liée à l'axe y local d'une barre et l’axe y local d’une barre est toujours supposé comme l’axe principal dans le cas de sections symétriques. Dans ce cas, il est uniquement possible de modifier la description de la section de « 100/5 » à « 5/100 » (voir image). L’analyse de stabilité est effectuée en conséquence.
Analyse de stabilité de la barre plate supportée aux bords dans RF-/STEEL EC3
Comment effectuer l’analyse de stabilité dans RF-/STEEL EC3 pour une barre plate supportée aux extrémités (par exemple 100/5) ? Bien que la section soit tournée de 90° dans RFEM/RSTAB, elle est affichée comme positionnée à plat dans RF-/STEEL EC3.
