Jak mohu v přídavném modulu RF-/STEEL EC3 provést posouzení stability pro plochou ocel s větším rozměrem orientovaným svisle, například 100/5? Přestože je průřez v programu RFEM/RSTAB pootočený o 90 °, v přídavném modulu RF-/STEEL EC3 se zobrazí naplocho.

Q: Jak mohu v přídavném modulu RF-/STEEL EC3 provést posouzení stability pro plochou ocel s větším rozměrem orientovaným svisle, například 100/5? Přestože je průřez v programu RFEM/RSTAB pootočený o 90 °, v přídavném modulu RF-/STEEL EC3 se zobrazí naplocho.

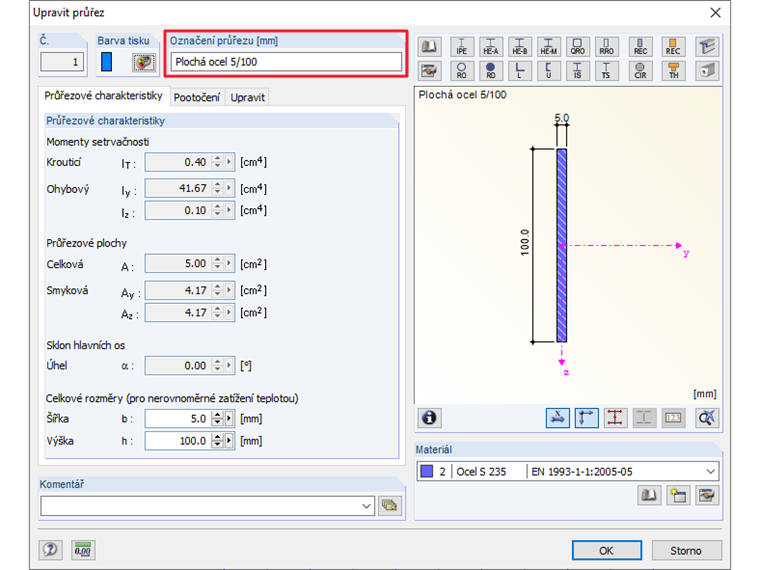

Protože jednoosé namáhání ohybem v přídavném modulu RF-/STEEL EC3 je vztaženo vždy na lokální osu y prutu a v přídavném modulu je lokální osa y prutu u symetrických profilů vždy uvažována jako silná osa, je třeba v takovém případě změnit pouze označení průřezu ze 100/5 na 5/100, viz obrázek. Proto se příslušným způsobem provede také posouzení stability.

Question

Jak mohu v př&#237;davn&#233;m modulu RF-/STEEL EC3 prov&#233;st posouzen&#237; stability pro plochou ocel s větš&#237;m rozměrem orientovan&#253;m svisle, např&#237;klad 100/5? Přestože je průřez v programu RFEM/RSTAB pootočen&#253; o 90 &#176;, v př&#237;davn&#233;m modulu RF-/STEEL EC3 se zobraz&#237; naplocho.

Accepted Answer

Protože jednoos&#233; nam&#225;h&#225;n&#237; ohybem v př&#237;davn&#233;m modulu RF-/STEEL EC3 je vztaženo vždy na lok&#225;ln&#237; osu y prutu a v př&#237;davn&#233;m modulu je lok&#225;ln&#237; osa y prutu u symetrick&#253;ch profilů vždy uvažov&#225;na jako siln&#225; osa, je třeba v takov&#233;m př&#237;padě změnit pouze označen&#237; průřezu ze 100/5 na 5/100, viz obr&#225;zek. Proto se př&#237;slušn&#253;m způsobem provede tak&#233; posouzen&#237; stability.

Posouzení stability ploché oceli podepřené na okrajích v modulu RF-/STEEL EC3

Jak mohu v přídavném modulu RF-/STEEL EC3 provést posouzení stability pro plochou ocel s větším rozměrem orientovaným svisle, například 100/5? Přestože je průřez v programu RFEM/RSTAB pootočený o 90 °, v přídavném modulu RF-/STEEL EC3 se zobrazí naplocho.
