Réponse:

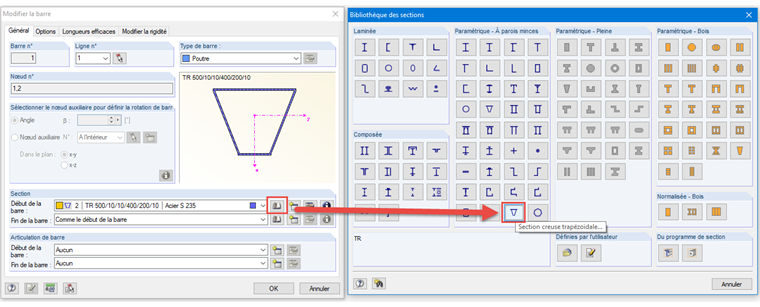

Une section creuse trapézoïdale peut être définie dans la bibliothèque des sections, dans la colonne des sections paramétriques à parois minces (voir la Figure 01).
Création de sections creuses trapézoïdales
Comment créer une section creuse trapézoïdale ?
