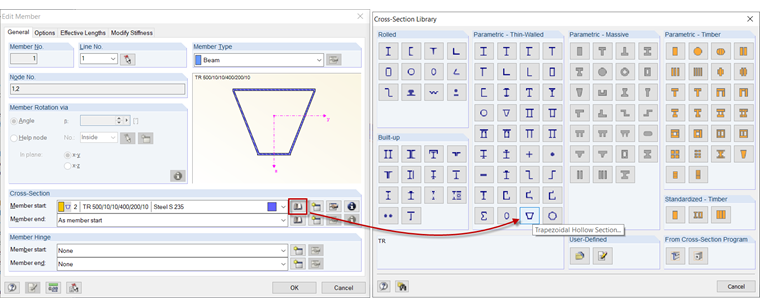

Создание трапециевидного пустотелого профиля

В базе данных динамических нагрузок в дополнительном модуле RF-MOVE Surfaces ныне доступны также расчетные нагрузки, указанные в спецификации для проектирования мостов AASHTO. Программа так предлагает нагрузки типа «Design Truck (расчетный грузовик HS-20)», «Tandem» (расчетный тандем), «Type 3» (тип 3) и «Overload» (перегрузка).

В данной статье рассматриваются такие специфические аспекты проектирования мембранных конструкций, к которым предъявляются особые требования, такие как поиск формы и создание раскройных форм. Неотъемлемой частью проектирования данных конструкций является поиск подходящих предварительно напряженных форм и создание раскройных форм. В тексте кратко описаны два основных процесса расчета мембранных конструкций. Цель состоит в том, чтобы проиллюстрировать их физические свойства и продемонстрировать отдельные положения с помощью практических примеров.

В этой статье показано и объяснено влияние изгибной жёсткости канатов на их внутренние силы. В тексте также представлена ​​информация о том, как можно уменьшить это влияние.

Количество степеней свободы в узле больше не входит в общие параметры расчета программы RFEM (6 степеней свободы у каждого узла сетки в 3D моделях, 7 степеней свободы для расчета кручения с депланацией). Каждый узел так будет теперь рассматриваться с разным количеством степеней свободы, что естественно приведет к переменному количеству уравнений в расчете.

Благодаря тому значительно ускорится и весь расчет, особенно у моделей, в которых можно существенно уменьшить размеры системы (например, у ферменных и мембранных конструкций).

Навигатое проектов - Результаты в программе RFEM, а также таблица 4.0 отныне предлагают расширенное отображение деформаций для стержней, поверхностей и тел (например, отображение важных главных деформации, эквивалентных общих деформаций и других).

Благодаря тому можно при выполнении пластического расчета соединений с элементами поверхности отобразить, например, определяющие пластические деформации.

Модели RFEM и RSTAB можно сохранить в виде 3D glTF моделей (форматы *.glb и *.glTF). Просматривайте модели детально в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по объекту.

Вы можете интегрировать 3D glTF модели в свои собственные веб-сайты с помощью JavaScript, следуя этим инструкциям (как на сайте Dlubal Модели для скачивания): «Отображение интерактивных 3D-моделей онлайн и в дополненной реальности» .
