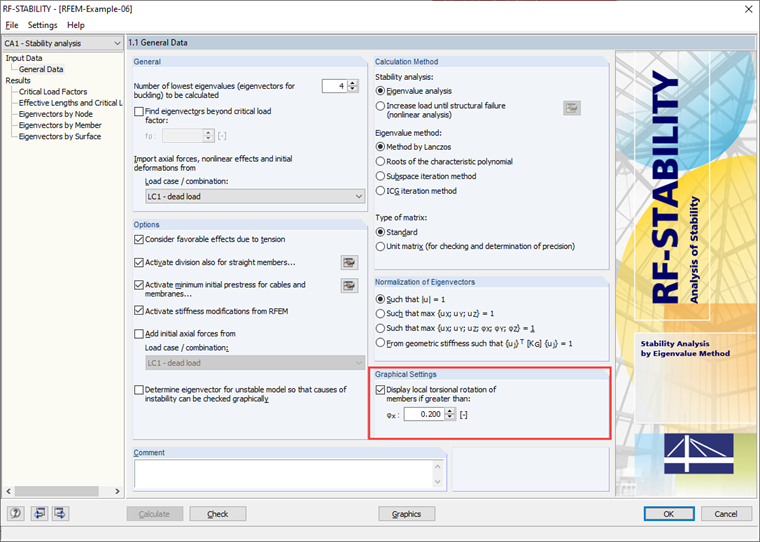

Ces lignes représentent les rotations de torsion locales (voir la Figure 01). Seules les rotations de torsion φx dont les valeurs normalisées sont supérieures à 0,2 sont affichées par défaut afin que la représentation graphique soit claire. Elle est contrôlée directement dans le module additionnel (voir la Figure 02).
M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
