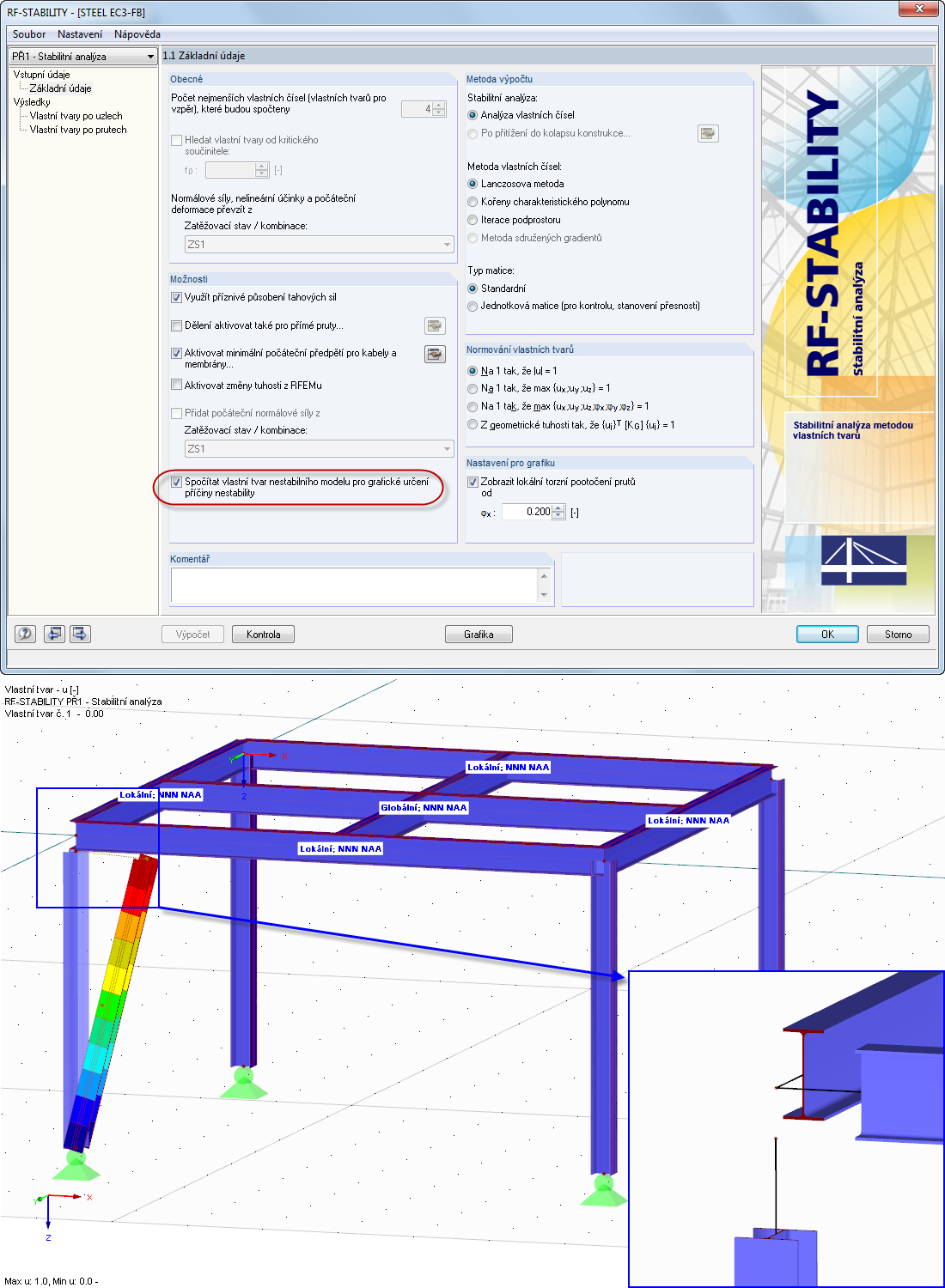

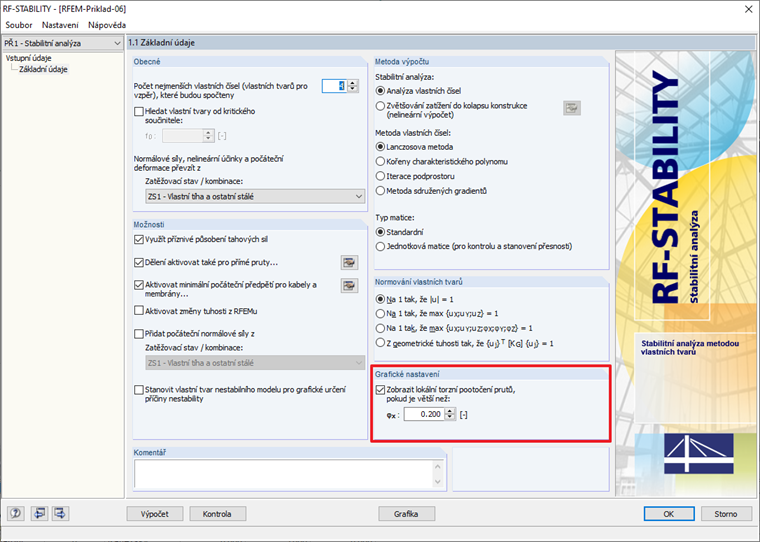

Tyto linie představují lokální torzní natočení (viz Obrázek 01). Standardně se zobrazí pouze torzní natočení φx s normovanými hodnotami většími než 0,2. To zajistí přehledné uspořádání grafického zobrazení. Grafické znázornění se řídí přímo v přídavném modulu (viz Obrázek 02).

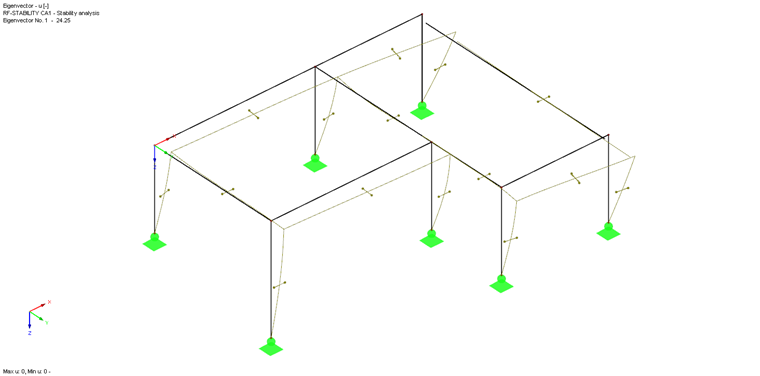

Zobrazení torzního natočení při stanovení tvarů vybočení v modulu RF-STABILITY
Při určování tvarů vybočení v přídavném modulu RF-STABILITY se u každého prutu kolmo ke křivce vzpěrné pevnosti zobrazí další linie. Jak to?
Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.





Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.

Počet stupňů volnosti v uzlu již není v programu RFEM globálním parametrem výpočtu (6 stupňů volnosti u každého uzlu sítě ve 3D modelech, 7 stupňů volnosti v případě analýzy vázaného kroucení). U každého uzlu se tak obecně uvažuje jiný počet stupňů volnosti, což vede k proměnlivému počtu rovnic při výpočtu.
Touto úpravou se zrychluje výpočet, zejména u modelů, u nichž bylo možné dosáhnout výrazné redukce systému (např. příhradové nosníky a membránové konstrukce).

V navigátoru projektu - Výsledky programu RFEM a také v tabulce 4.0 si lze prohlédnout rozšířené zobrazení přetvoření prutů, ploch a těles (např. důležitých hlavních přetvoření, ekvivalentních celkových přetvoření atd.).
Lze tak například zobrazit při plastickém posouzení přípojů s plošnými prvky rozhodující plastická přetvoření.

Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako na Dlubal webových stránkách Modely ke stažení): „Snadné zobrazení interaktivních 3D modelů na webu a v AR“ .
Můj model je nestabilní. Čím to může být způsobeno?
