При определении форм потери устойчивости в RF-STABILITY, отображаются дополнительные линии для каждого стержня, перпендикулярные кривой потери устойчивости. Was hat es damit auf sich?

Question

Accepted Answer

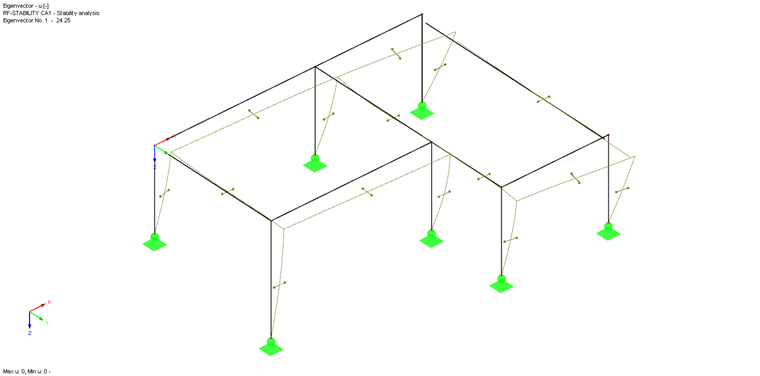

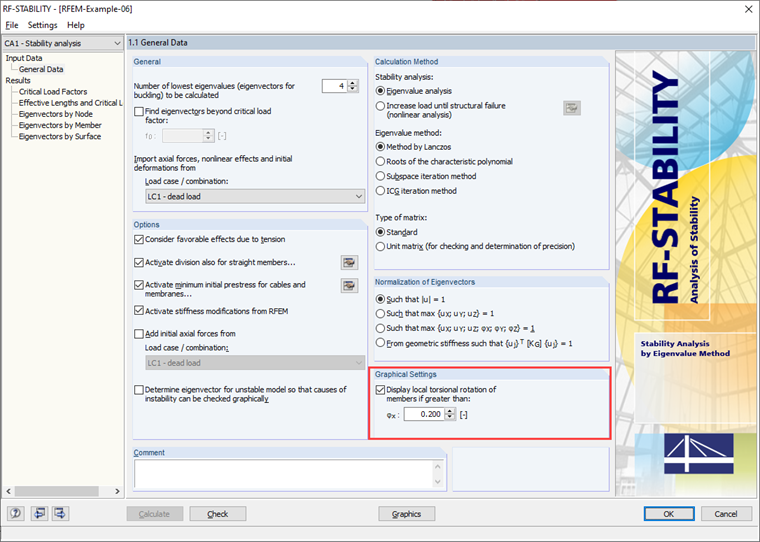

Эти линии представляют собой местный поворот при кручении (см.Рисунок 01). Als Standard werden nur Torsionsverdrehungen φx mit normierten Werten gr&#246;&#223;er als 0,2 dargestellt. Damit wird die &#220;bersichtlichkeit der Grafik sichergestellt. Die grafische Darstellung wird direkt im Zusatzmodul geregelt (siehe Bild 02).

Отображение поворота при кручении при определении форм потери устойчивости в модуле RF-STABILITY
