Superposition des charges mobiles

Je souhaite superposer deux charges mobiles : La charge mobile 1 reste à la position 0,0 m et la charge mobile 2 parcourt une fois la poutre entière. Ensuite, la charge mobile 1 reste à 0,2 m et la charge mobile 2 passe à nouveau sur la poutre. Est-ce possible ?

Réponse:

Ces positions de charge peuvent être créées avec le module additionnel RSMOVE ou RF-MOVE : Dans le fichier du modèle sous Téléchargements, il existe deux cas de charges mobiles (crane A et grue B). Il existe 50 cas de charge résultants uniquement pour les charges mobiles.

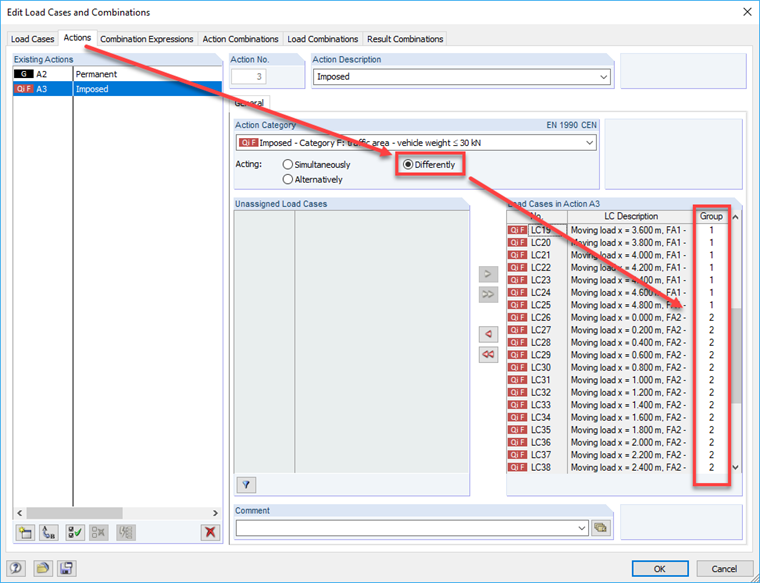

Les cas de charge sont ensuite combinés automatiquement. Dans l'onglet « Actions », vous pouvez préciser l'effet des cas de charge les uns sur les autres. Pour ce faire, les cas de charge de la grue A sont assignés au groupe 1, les cas de charge de la grue B au groupe 2. Cela signifie que toutes les combinaisons de la grue A s'excluent mutuellement. Il en va de même pour la grue B. Les cas de charge de la grue A peuvent cependant être combinés avec les cas de charge de la grue B.

De plus amples informations sur les charges mobiles et la combinaison d'actions sont disponibles dans nos manuels.

Groupes d'action
Groupes d'action
Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.

Références
  1. Dlubal Software. (2018). Manuel de RFEM. Tiefenbach, März 2020.
  2. Dlubal Software. (2016) Manuel de RSTAB. Tiefenbach : Dlubal Software, März 2016.
