Суперпозиция подвижных нагрузок

Я хочу наложить две подвижные нагрузки: Wanderlast 1 bleibt auf Position 0,0 m und Wanderlast 2 läuft einmal über den gesamten Träger. Dananch bleibt Wanderlast 1 bei 0,2 m und Wanderlast 2 läuft wieder über den Träger. Ist das möglich?


Ответ:

Эти положения нагрузки можно создать с помощью дополнительного модуля RSMOVE или RF-MOVE: In der Modelldatei bei den Downloads wurden zwei Fälle von Wanderlasten (Kran A und Kran B). Es ergeben sich 50 Lastfälle allein für Wanderlasten.

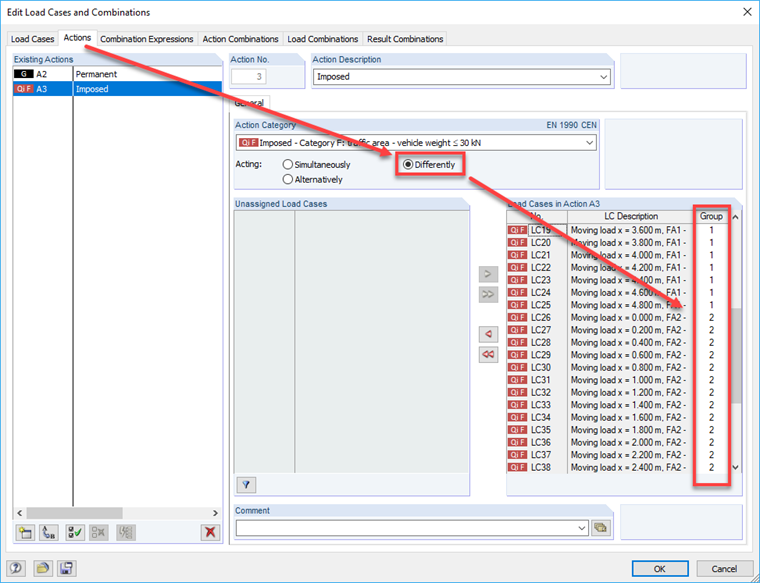

Die Lastfälle werden danach automatisch kombiniert. Im Register "Einwirkungen" kann die Wirkung der Lastfälle untereinander festgelegt werden. Dazu werden die Lastfälle für Kran A der Gruppe 1 zugewiesen, die Lastfälle für Kran B der Gruppe 2. Damit schließen sich alle Kombinationen von Kran A gegenseitig aus. Gleiches gilt für Kran B. Die Lastfälle von Kran A können jedoch mit den Lastfällen von Kran B kombiniert werden.

Weitere Informationen zu Wanderlasten und zur Kombination von Einwirkungen finden Sie in unseren Handbüchern.


Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.

Ссылки
  1. Dlubal Software, сентябрь 2017 (2018). Руководство программы RFEM. Тифенбах,
  2. Dlubal Software, сентябрь 2017 (2016). Руководство программы RSTAB. Тифенбах: Dlubal Software, сентябрь 2017
